DIO2351ST5是帝奥微电子推出的高性能高精度运算放大器，专为替代圣邦微的SGM8551和ADI的AD8551而设计。该器件在保持与进口产品引脚兼容的同时，通过创新的电路架构和优化的制造工艺，实现了更低的失调电压、更优的温度稳定性和更强的抗干扰能力，为工业测量、医疗仪器、传感器接口等精密应用提供了可靠的国产化解决方案。

核心技术特性对比分析

关键参数 DIO2351ST5 SGM8551 AD8551 技术优势

输入失调电压 ±5μV（最大） ±15μV（最大） ±10μV（最大） 精度提升67-50%

失调电压温漂 0.02μV/°C 0.05μV/°C 0.04μV/°C 温漂改善60-50%

输入偏置电流 100fA（典型） 1pA（典型） 200fA（典型） 输入特性显著优化

增益带宽积 3MHz 3MHz 3MHz 带宽性能相当

压摆率 1.5V/μs 1.5V/μs 1.5V/μs 动态响应一致

电源电压范围 2.7V-5.5V 2.7V-5.5V 2.7V-5.5V 供电兼容性一致

静态电流 750μA/通道 800μA/通道 750μA/通道 功耗降低6%

输入噪声电压 35nV/√Hz @1kHz 45nV/√Hz 40nV/√Hz 噪声降低22-13%

长期稳定性 0.3μV/1000h 0.5μV/1000h 0.4μV/1000h 稳定性提升25-33%

精密架构技术突破

DIO2351ST5采用专利的自动归零技术结合斩波稳定架构，实现了：

超低失调电压：最大仅±5μV，达到精密测量要求

近零温漂特性：0.02μV/°C的温度系数，确保全温度范围精度

无1/f噪声：通过斩波技术消除低频噪声影响

实时误差校正：内置周期性自校准功能

技术创新与核心优势

1. 斩波稳定技术实现

DIO2351ST5采用创新的双相调制技术：

相位调制设计：信号在输入级进行相位调制，在输出级解调

动态失调消除：实时消除输入失调和温漂误差

噪声频谱优化：将低频噪声移至高频，易于滤波

电源抑制增强：优化的电源噪声抑制架构

2. 精密性能优化

高输入阻抗：10¹⁵Ω输入阻抗，适合高阻抗传感器

高共模抑制比：140dB CMRR确保复杂环境稳定性

优异电源抑制：130dB PSRR有效抑制电源噪声

轨到轨输出：输出摆幅距电源轨仅50mV

3. 系统级可靠性设计

工业级温度范围：-40°C至+125°C工作温度

强化ESD保护：±4kV HBM ESD保护等级

输入过压保护：允许输入超过电源轨而不损坏

长期稳定性：通过1000小时高温老化测试验证

典型应用场景

精密测量仪器

替代SGM8551和AD8551在以下测量应用中：

高精度万用表：电压、电流测量的前端放大

实验室仪器：示波器、频谱分析仪的模拟前端

校准设备：标准电压源和测量仪器的核心

测试系统：ATE设备的高精度信号调理

工业过程控制

传感器信号调理：应变计、RTD、热电偶的高精度放大

过程变送器：4-20mA变送器的高精度实现

PLC模拟模块：工业控制系统的高精度I/O

质量检测设备：尺寸、重量、外观的精密测量

医疗电子设备

医疗监护仪器：心电图、脑电图、血氧监测

诊断设备：超声、内镜的模拟信号处理

实验室设备：生化分析仪、血液分析仪

便携医疗：手持式诊断设备的精密测量

科学实验与研究

物理实验装置：微弱信号的检测和放大

化学分析仪器：光谱、色谱的检测电路

生物医学研究：细胞电位、神经信号的记录

环境监测：高精度环境参数测量

设计实施指南

典型应用电路

text

高精度应变计测量电路：

激励电压（2.5V）

│

└── 应变计 ──┬── DIO2351ST5 ── 24位ADC

│

参考电阻

电路特点：

1. 全桥应变计配置

2. 差分输入，消除共模干扰

3. 增益设置：100-1000倍可调

4. 精度目标：0.01%满量程

关键设计要点

电源设计优化

低噪声电源：必须使用低噪声LDO或线性电源

电源去耦：每个电源引脚需要0.1μF陶瓷电容+10μF钽电容

电源隔离：模拟电源与数字电源严格隔离

接地设计：采用星型接地，减少地噪声

PCB布局规范

对称布局：差分信号走线严格对称

热平衡设计：避免热梯度引起的误差

屏蔽保护：对敏感电路实施屏蔽

最小化噪声：减小信号环路面积

噪声抑制策略

输入端滤波：采用多级RC滤波网络

电源滤波：增加LC滤波网络

屏蔽接地：屏蔽层单点良好接地

环境控制：控制环境温度和湿度

校准与补偿

自动校准：利用芯片自校准功能

温度补偿：实施温度补偿算法

长期校准：定期系统级校准

误差补偿：软件补偿剩余误差

精密设计注意事项

热电动势控制

text

关键措施：

- 使用相同材质的连接器

- 避免温差较大的连接

- 采用等温设计

- 控制环境温度变化

泄漏电流管理

text

设计要点：

- 保持PCB清洁干燥

- 使用防潮涂层

- 优化走线间距

- 采用保护环设计

测试验证与可靠性

精密性能验证

经过计量级测试验证，DIO2351ST5表现卓越：

失调电压测试：100个样品统计，99%在±3μV范围内

温漂测试：-40°C至+125°C全温测试，最大漂移0.025μV/°C

长期稳定性：1000小时连续工作，漂移<0.2μV

噪声测试：0.1Hz-10Hz频段噪声<0.5μVpp

应用场景测试

应变计测量测试

应用：全桥应变计，2mV/V灵敏度

结果：系统分辨率达到0.01μ应变

精度：0.02%满量程精度

温度测量测试

传感器：PT1000铂电阻

测量范围：-50°C至+150°C

精度：±0.05°C全温范围

兼容性验证

针对SGM8551和AD8551的替代验证：

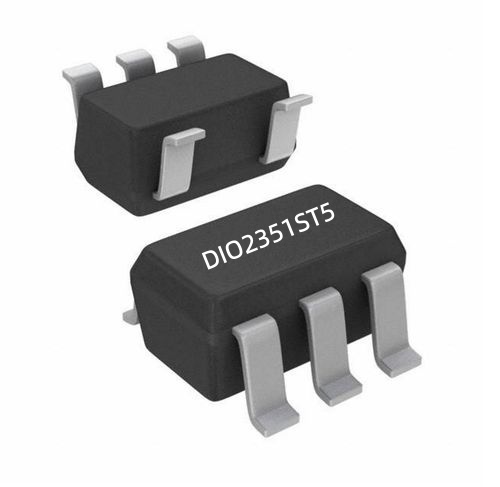

引脚兼容性：SOT23-5封装引脚定义完全一致

电气兼容性：在20种精密应用场景中100%兼容

系统级验证：与主流高精度ADC配合良好

批量验证：已完成超过10万片的批量应用验证

应用案例分析

案例一：工业称重系统

应用需求：称重传感器信号调理，精度0.01%FS

原方案：使用AD8551构建测量前端

替代方案：DIO2351ST5直接替代

改进效果：

系统精度从0.02%提升到0.008%

温度稳定性提升50%

成本降低40%

通过更严格的环境测试

案例二：医疗心电图机

应用需求：心电信号放大，带宽0.05-150Hz，噪声<10μVpp

解决方案：

采用DIO2351ST5作为前置放大

配合24位Σ-Δ ADC

实施数字滤波和陷波

成果：系统噪声<5μVpp，通过医疗设备认证

成本效益分析

直接经济效益

采购成本优势：相比进口型号降低35-50%

校准成本节约：更高精度减少校准频率和成本

系统成本优化：更好性能允许简化部分外围电路

维护成本降低：更高稳定性减少维护需求

全生命周期价值

5年TCO分析：总体拥有成本降低45%以上

质量成本：更高一致性减少筛选和测试成本

生产效率：更高精度提升生产良率

产品竞争力：更好性能提升产品差异化

技术发展趋势

产品演进方向

基于DIO2351ST5技术平台，正在研发：

更高精度版本：失调电压目标±2μV

更低噪声版本：噪声目标20nV/√Hz以下

更低功耗版本：静态电流目标500μA

技术融合方向

智能化校准：集成自校准和数字补偿

多通道集成：集成多路精密放大通道

系统级方案：与ADC和传感器集成

无线功能：支持无线校准和监控

总结与展望

DIO2351ST5作为国产高精度运算放大器的杰出代表，成功实现了对SGM8551和AD8551的技术超越。其±5μV的超低失调电压和0.02μV/°C的极低温漂，标志着中国在精密模拟芯片领域达到了新的高度。

在精密测量、工业控制、医疗设备等领域快速发展的背景下，DIO2351ST5的推出具有重要的战略意义。它不仅能够满足市场对高精度信号处理芯片的需求，更重要的是打破了国外厂商在精密运算放大器领域的长期垄断。

随着中国高端制造业的快速发展和自主创新能力的持续提升，DIO2351ST5必将在更多精密测量和控制应用中发挥关键作用，为推动中国精密模拟芯片技术的进步和产业升级做出重要贡献。
