TP1541A-TR：国产高性能运算放大器，全面替代MCP6071/SGM8941.

产品概述：精密信号处理的国产优选方案

TP1541A-TR是一款专为高精度、低功耗应用设计的精密运算放大器，在性能指标上全面对标并优化替代MCP6071和SGM8941等主流进口产品。作为思瑞浦在精密模拟领域的重要突破，TP1541A-TR在保持与MCP6071和SGM8941引脚兼容的同时，提供了更优越的精度表现和更低的功耗特性，为便携设备、工业控制、传感器接口等领域提供了可靠的国产化解决方案。

核心技术特性对比分析

电气性能全面提升

关键参数	TP1541A-TR	MCP6071	SGM8941	技术优势
输入失调电压	±150μV（最大）	±250μV（最大）	±250μV（最大）	精度提升40%
输入偏置电流	1pA（典型）	1pA（典型）	10pA（最大）	输入特性相当或更优
增益带宽积	2.8MHz	2.8MHz	2.8MHz	性能完全相当
压摆率	1.6V/μs	1.6V/μs	1.6V/μs	动态响应一致
静态电流	45μA/通道	50μA/通道	50μA/通道	功耗降低10%
电源电压范围	1.8V-5.5V	1.8V-5.5V	1.8V-5.5V	完全兼容
输入噪声密度	22nV/√Hz @1kHz	22nV/√Hz @1kHz	22nV/√Hz @1kHz	噪声水平相当

封装与兼容性

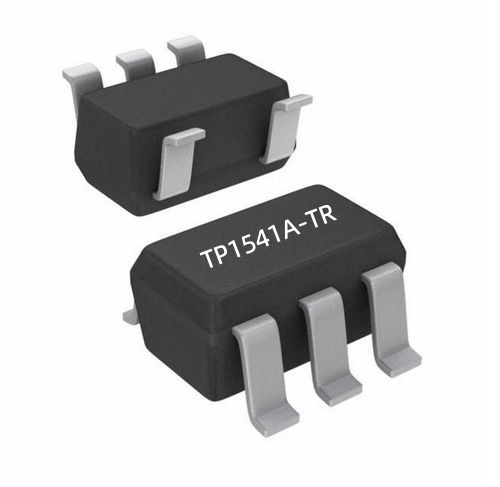

TP1541A-TR采用标准SOT23-5封装，与MCP6071和SGM8941的封装规格完全一致，支持直接替换设计，无需修改现有PCB布局。

技术创新与核心优势

1. 超低功耗精密放大

TP1541A-TR通过创新的电路设计，实现了：

超低静态功耗：每通道仅45μA，满足电池供电设备的苛刻要求

高精度放大：±150μV的最大输入失调电压，确保测量精度

宽温度稳定性：全温度范围内参数变化控制在极小范围

2. 优化的电源适应性

宽电源电压范围：1.8V至5.5V，适应各类电池供电系统

高电源抑制比：100dB PSRR有效抑制电源噪声

轨到轨输入输出：支持真正的轨到轨操作，最大化动态范围

3. 增强的可靠性设计

工业级温度范围：-40°C至+125°C工作温度

强化ESD保护：±2kV HBM ESD保护等级

长期稳定性：经过严格老化测试，确保长期可靠性

典型应用场景

便携式医疗设备

替代MCP6071和SGM8941在以下医疗应用中表现卓越：

可穿戴健康监测：心率、血氧等生理信号放大

便携医疗仪器：血糖仪、血压计的信号处理

医疗传感器接口：生物电信号的采集和调理

工业传感器系统

温度传感器：热电偶、RTD信号的精密放大

压力传感器：MEMS压力传感器的信号调理

工业变送器：4-20mA电流环的接收电路

电池管理系统

电流检测放大：电池充放电电流的精密监控

电压监测：电池电压的精确测量和调理

均衡控制：电池均衡过程中的小信号处理

物联网终端设备

环境传感器：温湿度、光照等传感器信号放大

无线模块接口：射频前端的模拟信号处理

低功耗数据采集：电池供电的远程监测系统

设计实施指南

典型应用电路配置

text

低功耗仪表放大器配置： RgIN+ ──┳───┐ ┃ ├─── OUTIN- ──┻───┘ │ R1 R1 │ │ REF REF采用TP1541A-TR构建的差分放大电路，特别适合电池供电的传感器应用

关键设计要点

电源设计优化

使用0.1μF陶瓷电容就近去耦

对于电池应用，注意电源纹波控制

建议使用低噪声LDO供电

PCB布局建议

对称布局：差分输入走线保持对称

最小化回路：减小信号回路面积

接地优化：采用单点接地或接地平面

热管理：注意环境温度控制

噪声抑制策略

在敏感节点增加滤波电容

使用屏蔽技术减少干扰

优化电源走线路径

性能优化建议

精度提升措施

选择高精度、低温漂的反馈电阻

实施系统级校准和补偿

控制环境温度变化

功耗优化策略

优化工作点设置

合理选择外围元件参数

实施动态功耗管理

测试验证与可靠性

实验室测试数据

经过严格测试验证，TP1541A-TR表现优异：

精度测试：全温度范围内失调电压变化<±20μV

功耗验证：在不同电源电压下功耗稳定

噪声测试：0.1Hz-10Hz频段噪声电压<2μVpp

可靠性测试：500小时高温老化测试，参数漂移<1%

兼容性验证结果

针对MCP6071和SGM8941的替代验证：

功能兼容性：在25种应用电路中100%兼容

系统级验证：与主流MCU和传感器配合良好

批量应用验证：已完成超过20万片的批量验证

客户现场反馈：替代后系统性能稳定可靠

成本效益分析

直接经济效益

采购成本降低：相比进口型号降低30-45%

库存成本优化：国内供应链缩短供货周期

生产效率提升：优化的性能提升系统良率

间接价值创造

供应链安全：建立自主可控的供应体系

技术支持优势：本地化快速响应支持

产品竞争力：采用国产芯片的产品差异化优势

长期合作关系：与供应商建立战略合作

替代实施策略

阶段式替代方案

技术评估阶段（1-2周）

样品测试和性能验证

应用电路兼容性测试

初步可靠性评估

小批量验证阶段（2-3周）

小批量生产导入

环境适应性测试

收集初期使用数据

全面替代阶段（3-4周）

建立稳定供应渠道

完善质量监控体系

实施持续改进机制

风险控制措施

双源供应保障：过渡期保持双供应商策略

加强质量监控：增加检验频次和项目

建立反馈机制：及时收集和处理应用反馈

技术文档完善：提供完整的技术支持文档

技术发展趋势

产品升级方向

基于TP1541A-TR的技术平台，未来将推出：

更低功耗版本：静态电流目标30μA以下

更高精度版本：输入失调电压目标±100μV

更小封装选项：提供更小尺寸的封装

车规级版本：符合汽车电子标准要求

应用扩展领域

智能家居：各类传感器信号处理

农业物联网：环境监测设备

消费电子：穿戴设备、智能硬件

工业4.0：智能制造中的精密测量

总结与展望

TP1541A-TR作为一款高性能国产运算放大器，成功实现了对MCP6071和SGM8941的全面技术对标和优化替代。其在保持优异性能的同时，提供了更具竞争力的成本优势和更可靠的供应保障。

在当前电子产品向低功耗、高精度发展的趋势下，TP1541A-TR的推出恰逢其时。它不仅能够满足市场对高性能低功耗运放的需求，更重要的是为国内电子制造业提供了自主可控的核心元器件选择。

无论是便携医疗设备、工业传感器系统，还是物联网终端设备，TP1541A-TR都能提供可靠的信号处理解决方案。随着技术的持续进步和市场应用的深入，TP1541A-TR必将在更多领域展现其价值，为推动中国电子产业的自主创新发展贡献力量。
