英集芯IP2738:高集成双口全协议快充协议控制IC,随着多口氮化镓快充、多功能充电转换器普及，市场对快充芯片的端口扩展性、协议兼容性与功率利用率要求持续提升。针对多端口快充方案芯片堆叠多、成本高、端口互相干扰的行业痛点，国产优质电源芯片厂商英集芯，推出IP2738高性能快充协议控制IC，凭借双口独立控制、全协议兼容、超高集成度的核心优势，成为140W以内多口快充设备的优选国产芯片。

英集芯IP2738是一款专为多USB端口快充场景设计的多功能快充协议控制IC，核心亮点为双路独立快充控制架构，单芯片等效整合两颗单路协议芯片性能，完美解决多口快充时分压不均、功率抢占、快充掉线问题。该芯片原生支持UFCS融合快充认证标准，同时全覆盖USB PD3.1（28V EPR高压档位）、QC5/QC4+等主流通用快充协议，兼容华为SCP/FCP、三星AFC、MTK PE+、Apple 2.4A、BC1.2等各类私有与基础充电协议，实现手机、平板、笔记本、智能穿戴等全品牌设备稳定握手快充，彻底杜绝跨品牌适配失灵、跳档慢充问题。

集成化与独立调控是IP2738快充协议控制IC的核心竞争力。芯片内置双路独立反馈控制、电压电流采样及环路调控模块，支持双口18W-140W宽功率区间快充，多口同时工作时可智能分配功率，保障各端口输出稳定，不出现功率衰减。其电压电流调控精度优异，搭配专属线损补偿机制，可有效抵消充电线路压降，大幅提升大功率充电场景下的功率稳定性。同时芯片集成各类辅助电路，无需大量外围元器件，大幅精简PCB布局，适配小型化、高密度的氮化镓快充、多口充电转换器等产品设计。

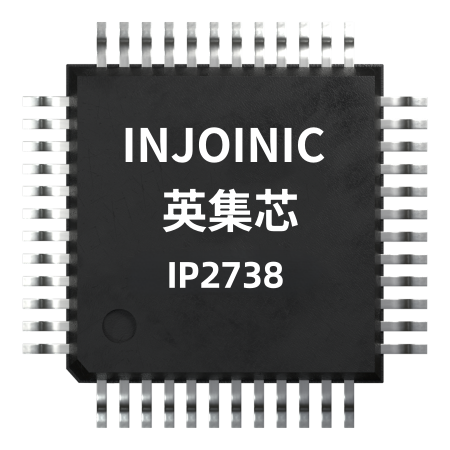

在硬件适配与性能层面，英集芯IP2738采用QFN32小型化封装，工作电压范围3V-25V，可在-40℃~120℃宽温环境下稳定运行，工业级工况适配性极强。芯片搭载全套智能防护机制，内置输出过压、欠压、过流、短路、过载、过温等多重保护功能，实时监测充电工况，异常瞬时触发保护，全方位保障终端设备与充电器安全，杜绝发热、短路、损坏等安全隐患。同时具备优异的抗电磁干扰能力，量产稳定性与兼容性经过市场大批量验证。

作为英集芯主打多端口快充的核心快充协议控制IC，IP2738精准匹配当下快充行业轻量化、多口集成、大功率、国产化的发展趋势。相较于传统多芯片组合方案，单颗IP2738即可实现双口独立快充控制，有效降低设备BOM成本与研发调试难度，缩短产品量产周期。目前该芯片已广泛应用于多口氮化镓适配器、桌面快充、充电魔方转换器、车载多口快充等主流场景，凭借稳定的性能、极致的兼容性与高性价比，成为多协议多口快充方案迭代升级、进口芯片替代的核心优选器件。
