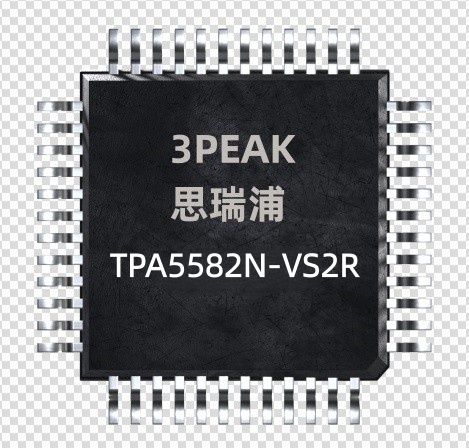

TPA5582N-VS2R:思瑞浦新一代低压精密运算放大器的创新与突破.

一、产品概述与技术定位

TPA5582N-VS2R是思瑞浦公司针对现代低电压、高精度应用场景研发的创新型低压精密运算放大器。该产品采用先进的低电压工艺技术和创新的电路架构，在2.2V至5.5V的低压工作条件下，实现了传统高压精密放大器才具备的直流精度和噪声性能，专为便携式医疗设备、物联网传感节点、电池供电仪器等高精度低功耗系统而优化设计。

作为思瑞浦在精密模拟领域的重要成果，TPA5582N-VS2R代表了公司在低压精密技术方向的技术突破。这款低压精密运算放大器通过独特的低电压精密架构设计，在有限的电源电压范围内提供了卓越的精度表现，解决了低压系统长期以来面临的精度与功耗之间的矛盾问题。

二、核心技术特性

1. 卓越的低压精密性能

TPA5582N-VS2R在低压条件下展现了出色的精度特性：

超低输入失调电压：最大值±75μV（全温度范围）

优异的失调电压温漂：典型值0.8μV/°C

低输入偏置电流：典型值±1pA

高开环增益：最小115dB（5V供电）

2. 优化的低压工作特性

超宽电源电压范围：2.2V至5.5V单电源工作

轨到轨输入输出：最大化低压系统的动态范围

低压噪声性能：7.2nV/√Hz @ 1kHz（3.3V供电）

高电源抑制比：100dB @ 100Hz

3. 功耗与性能的完美平衡

低静态电流：每通道650μA（典型值）

关断模式电流：小于1μA

优化的速度-功耗比：增益带宽积2.5MHz @ 600μA

三、封装特性与应用优势

VS2R封装技术优势

采用超小尺寸USP-8封装（1.6mm×2.1mm×0.6mm）

极低的封装寄生参数

优异的热传导性能

适合高密度PCB布局的便携设备

低压精密应用优势

可直接由单节锂离子电池或两节AA电池供电

无需额外的电压转换电路

简化系统电源设计

提高整体系统效率

四、关键技术突破

1. 低压精密输入级技术

思瑞浦在TPA5582N-VS2R中实现了创新的低压精密输入架构：

采用自适应偏置的输入对管设计

低压下保持高共模抑制比（CMRR > 110dB）

优化的输入级线性度

低压过驱保护机制

2. 低压输出级优化

真正的轨到轨输出摆幅

低压下保持高输出驱动能力（±30mA）

优化的交越失真控制

低压短路保护设计

3. 电源管理创新

宽电源电压范围内的稳定性能

低压下的高电源抑制能力

智能功耗管理模式

快速唤醒机制（< 50μs）

五、典型应用方案

1. 便携式医疗监测设备

在可穿戴健康设备中实现高精度生理信号采集：

text

应用实例：可穿戴心电图监测

供电方案：单节3.7V锂离子电池

信号特性：0.5-2mV ECG信号

放大器配置：仪表放大器前端

增益设置：1000倍

系统精度：< 1%幅度误差

功耗表现：连续监测72小时

2. 物联网高精度传感

电池供电的温度记录仪

无线压力传感器节点

智能农业环境监测

工业无线仪表

3. 便携式测试仪器

手持式万用表

便携式数据记录仪

现场校准设备

移动测试平台

4. 消费电子精密应用

智能手机传感器信号调理

可穿戴设备生物传感

精密电源管理监测

音频设备精密控制

六、系统设计指南

1. 低压电源设计要点

采用低噪声LDO供电

优化电源去耦网络

注意电池电压跌落影响

实施电源监测和保护

2. PCB布局优化

最小化电源环路面积

敏感信号线的屏蔽保护

优化接地策略

控制寄生电容影响

3. 热管理策略

评估低压工作下的温升

优化布局提高散热效率

考虑高温环境性能降额

七、性能验证体系

1. 电气特性测试

全电源电压范围性能验证

温度系数全面测试

长期稳定性评估

低压极限条件测试

2. 可靠性验证

1000小时低压工作寿命测试

温度循环和热冲击测试

ESD和闩锁效应测试

机械可靠性验证

3. 应用环境适应性

电池供电系统兼容性

不同负载条件性能

电磁兼容性预测试

实际应用场景验证

八、技术竞争优势

1. 性能优势

低压条件下的最佳精度表现

优异的功耗精度平衡

宽温度范围内的稳定性能

2. 设计优势

简化系统电源架构

减少外部元件需求

提高系统集成度

3. 成本优势

优化整体BOM成本

降低系统功耗成本

提高产品竞争力

九、成功应用案例

案例一：智能健康手环

某可穿戴设备公司采用TPA5582N-VS2R设计新一代健康监测手环：

血氧测量精度提升至±2%

待机时间延长至14天

设备厚度减少1.5mm

用户体验显著改善

案例二：工业无线传感器

工业自动化企业使用该器件开发无线温度传感器：

测量精度达到±0.1°C

电池寿命延长至3年

无线传输距离增加50%

安装维护成本降低40%

十、技术支持与发展

1. 全方位技术支持

详细的低压设计应用笔记

完整的参考设计方案

快速技术响应服务

定制化解决方案支持

2. 技术发展路线

基于TPA5582N平台的技术演进：

开发更低电压版本（1.8V工作）

集成ADC和数字接口

推出多通道集成方案

拓展汽车电子应用

结论

TPA5582N-VS2R作为思瑞浦在低压精密运算放大器领域的重要创新成果，通过突破性的低压精密技术，为现代低电压高精度应用提供了理想的解决方案。该产品不仅解决了低压系统长期面临的精度挑战，更为电池供电和便携式设备的性能提升开辟了新的可能。

在物联网、可穿戴设备和便携医疗快速发展的时代背景下，TPA5582N-VS2R凭借其卓越的低压精度性能和优化的功耗特性，将成为各类低电压高精度系统的核心器件选择。思瑞浦通过持续的技术创新和完善的客户支持，助力客户在竞争激烈的市场中取得技术优势和商业成功。

随着低电压电子系统的普及和精密测量需求的增长，低压精密运算放大器的技术重要性将日益凸显。思瑞浦将继续深耕这一技术领域，推出更多创新的低压精密解决方案，与全球客户共同推动电子技术向着更精密、更高效、更智能的方向发展。
