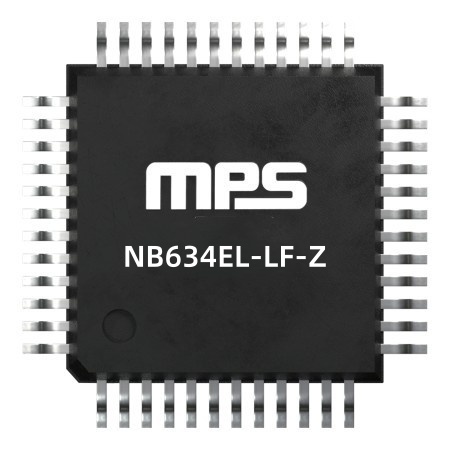

NB634EL-LF-Z:MPS芯源5A/24V高效率同步降压变换器深度解析,在当今工业控制、网络通信及便携式设备等领域，电源管理芯片面临着前所未有的挑战：如何在有限的PCB空间内实现更高的功率密度、更优的转换效率以及更可靠的保护机制？MPS芯源（Monolithic Power Systems）推出的NB634EL-LF-Z高效率同步降压变换器，正是应对这些挑战的标杆性解决方案。

一、核心概述：中压大功率应用的理想之选

NB634EL-LF-Z是一款内置功率MOSFET的高效率同步降压变换器，能够在4.5V 至 24V的宽输入电压范围内，稳定输出高达5A的连续电流。其500kHz的固定开关频率在转换效率与EMI设计之间取得了精妙平衡，而紧凑的3mm x 4mm QFN-14封装则使其成为空间受限型应用的绝佳选择。

作为MPS芯源电源管理产品线中的中坚力量，NB634EL-LF-Z 凭借其出色的电气特性与极高的系统集成度，已成为通信设备、工业控制及电池供电系统的热门选型方案。

二、核心技术优势：效率与可靠性的双重突破

1. 专有开关损耗降低技术

MPS芯源在NB634EL-LF-Z中应用了专有的开关损耗降低技术。该技术通过优化内部MOSFET的驱动时序与电容特性，显著减少了高开关频率下的功率损耗。这意味着在5A重载条件下，芯片依然能维持较低的温升，从而提升系统的长期可靠性。

2. 电流控制模式与内部补偿

与传统的电压控制模式不同，NB634EL-LF-Z采用电流控制模式架构。这一设计带来了两大核心优势：

快速瞬态响应：当负载发生剧烈跳变时，芯片能在极短时间内调整占空比，将输出电压的跌落或过冲控制在极低范围内；

环路简化：内置的内部补偿网络消除了外部RC补偿网络的调试需求，大幅缩短了工程师的设计周期并减少了外围元器件数量。

3. 外部时钟同步功能

在噪声敏感型应用（如通信设备、精密测量仪器）中，开关电源的EMI往往是设计的难点。NB634EL-LF-Z提供了300kHz 至 2MHz 的外部时钟频率同步功能。设计者可以将所有并联或级联的变换器同步至同一时钟，有效分散谐波能量或将开关噪声控制在系统敏感频段之外。

4. 全面的保护机制

MPS芯源为NB634EL-LF-Z配备了 robust 的保护功能：

三、技术参数速查表

数据来源：MPS官方规格书及授权分销商资料

四、典型应用场景

得益于5A的大电流输出能力和24V的宽压输入特性，NB634EL-LF-Z广泛适用于以下领域：

通信与网络设备：如光模块、无线AP、路由器、基站电源。24V 输入可直接从工业总线取电，为后端 FPGA、ASIC 或射频收发器提供稳定的核心电压。

工业自动化：PLC 控制器、电机驱动辅助电源、工业机器人控制板。其宽温工作范围与强抗干扰能力满足恶劣工业环境需求。

消费电子与计算：笔记本电脑、电视、机顶盒、打印机等设备中的 DC-DC 稳压模块。

医疗设备：部分资料显示该芯片也被应用于便携式医疗设备（如监护仪、分析仪器），其高可靠性符合医疗设备的供电要求。

五、设计支持与采购信息

MPS芯源为NB634EL-LF-Z提供了完整的设计生态系统：

设计资源：MPS官网提供该芯片的PSpice和SIMPLIS仿真模型，以及详细的Gerber 文件和封装库（支持30余种EDA格式），可大幅加速硬件工程师的 layout 进程。

封装信息：采用QFN-14 (3x4mm)封装，底部带有散热焊盘，需通过 PCB 铜皮辅助散热以发挥 5A 带载能力。

型号后缀：NB634EL-LF-Z中的"LF"代表无铅（Lead Free），"-Z"通常表示卷带包装（Tape & Reel），适合自动化生产。

六、总结

NB634EL-LF-Z是MPS芯源在中压大功率高效率同步降压变换器领域的经典之作。它巧妙地将5A大电流、24V宽电压输入、500kHz高开关频率以及电流控制模式集成于3x4mm的微小封装之内。对于正在寻找 12V/24V 转 5V/3.3V/1.8V 等大电流解决方案的工程师而言，NB634EL-LF-Z凭借其专有开关损耗降低技术带来的效率优势、内部补偿带来的设计便利性，以及MPS一贯的军工级品质保障，无疑是极具竞争力的选择。
