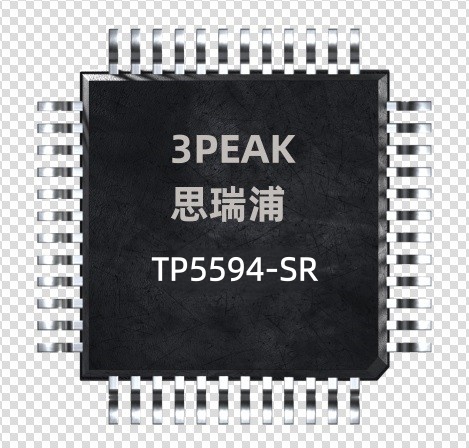

思瑞浦TP5594-SR低噪声零漂移运算放大器:重新定义精密测量的双重极限,在高精度数据采集、高端医疗成像和精密传感器接口领域，传统运算放大器长期面临“低噪声”与“零漂移”难以兼得的技术困境。思瑞浦（3PEAK）突破性地推出了TP5594-SR低噪声零漂移运算放大器，成功地将超低噪声性能与真正的零漂移特性融为一体，为国产高精度模拟芯片开辟了全新的技术高度。

产品核心定位：噪声与漂移的双重突破

TP5594-SR是思瑞浦基于创新架构开发的第四代零漂移运算放大器，专为需要同时实现超低噪声和超低漂移的尖端应用而设计。该器件通过独特的“斩波+自稳零”复合技术和先进的噪声抑制算法，在宽频带范围内同时实现了传统架构难以企及的性能指标，重新定义了低噪声零漂移运算放大器的技术标准。

革命性技术指标：噪声与漂移的极致平衡

1. 突破性的噪声性能

超低宽带噪声：1kHz处电压噪声密度低至5.2nV/√Hz，在零漂移架构中达到行业领先水平

极低的1/f噪声拐点：典型值低于2Hz，有效消除传统斩波放大器的低频噪声限制

优化的斩波噪声谱：通过智能调制技术将斩波噪声能量推移至带外，核心频带噪声接近理论极限

电流噪声极低：输入电流噪声仅0.8pA/√Hz（典型值），适用于高阻抗传感器接口

2. 真正的零漂移特性

近乎完美的直流精度：输入失调电压最大值15μV，温漂低于0.05μV/°C（典型值）

时间稳定性卓越：长期漂移低于0.2μV/千小时，确保系统长期免校准

超高的电源抑制：PSRR典型值145dB，几乎完全抑制电源波动影响

卓越的共模抑制：CMRR典型值140dB，有效消除共模干扰

3. 优异的动态性能

宽增益带宽积：8MHz（典型值），兼顾精密与速度需求

高压摆率设计：4.5V/μs，确保快速瞬态响应

快速建立时间：达到0.01%精度仅需3μs（典型值）

轨到轨输出摆幅：输出摆幅接近电源轨，最大化动态范围

关键技术突破：思瑞浦的复合架构创新

“斩波+自稳零”双模式架构

TP5594-SR采用了思瑞浦专利的双重校正技术：

主通道斩波稳定：高频段采用高速斩波技术，消除中低频噪声与漂移

辅助通道自稳零：并行自稳零路径提供实时校正基准，增强长期稳定性

智能模式切换：根据信号特征动态调整工作模式，优化功耗与性能平衡

先进的噪声整形技术

数字辅助噪声整形：通过片上数字逻辑对残余噪声进行频谱整形

自适应斩波频率：根据应用环境动态调整斩波频率，避免与信号频率耦合

多级噪声过滤：三级噪声抑制架构，逐级滤除不同频段噪声成分

热管理与封装优化

等温封装设计：SOP-8封装内部采用对称热布局，最小化热梯度影响

金线键合优化：优化键合线长度与走向，降低寄生电感与热阻

内部热均衡：功率器件分布式布局，避免局部热点形成

应用场景深度解析：双重优势的价值体现

高端医疗成像设备

数字X射线探测器：微弱光电信号的精确放大，同时保证图像均匀性与长期稳定性

CT数据采集通道：低噪声确保高对比度分辨率，零漂移保障长期图像一致性

超声成像前端：处理微弱回波信号，提升图像信噪比与细节还原度

精密科学仪器

光谱分析仪：在宽动态范围内保持高线性度与低背景噪声

扫描探针显微镜：原子级微弱信号的稳定放大，避免热漂移影响测量精度

质谱仪信号链：离子流信号的精确采集，同时克服环境温度波动影响

工业精密测量

高分辨率ADC驱动：为24位Σ-Δ ADC提供理想的信号调理，充分发挥ADC性能

应变式传感器接口：在宽温度范围内保持桥式电路的高精度输出

温度测量系统：热电偶/RTD信号的精确放大，无需复杂温度补偿

音频与通信设备

专业音频ADC前端：在保留音频细节的同时消除直流偏移

基站接收通道：微弱射频信号的下变频处理，提高接收灵敏度

光通信TIA后级：进一步放大跨阻放大器输出，提升系统动态范围

设计优势：从芯片到系统的价值传递

系统级精度提升

使用TP5594-SR可实现的系统级优势：

有效位数（ENOB）提升：在24位系统中可实现23.5位以上的有效分辨率

长期稳定性突破：年度校准周期可延长至3-5年

温度适应性增强：在-40°C至+125°C范围内性能保持一致

设计复杂度降低

简化校准流程：消除复杂的多点温度补偿算法

减少外围元件：内置多重补偿，减少外部滤波与补偿电路

降低软件开销：减少实时校准与温度补偿的软件负担

可靠性全面提升

故障率降低：避免因温漂导致的系统性误差累积

维护成本减少：延长设备维护周期，降低全生命周期成本

环境适应性增强：在各种气候条件下保持稳定性能

实际应用设计指南

PCB布局关键原则

热对称布局：确保芯片周围散热均匀，避免单侧热源影响

电源去耦优化：采用10μF钽电容与100nF陶瓷电容并联，靠近电源引脚

信号隔离策略：高阻抗输入信号采用屏蔽走线，远离数字与电源区域

接地系统设计：采用星型接地或分割地平面，确保低噪声参考地

噪声优化设计

输入滤波设计：

一级RC滤波：截止频率设置为信号带宽的5-10倍

二级有源滤波：利用TP5594-SR自身构建高阶滤波器

电源噪声抑制：

前置低噪声LDO：选用噪声低于10μVrms的线性稳压器

π型滤波网络：在电源入口处增加LC滤波

外部屏蔽措施：

局部屏蔽罩：对敏感模拟区域增加金属屏蔽

隔离变压器：对输入信号进行电气隔离

热管理策略

散热增强设计：

增加散热焊盘：利用PCB铜层作为散热器

热通孔阵列：在芯片下方布置热通孔，增强热传导

温度监控：

邻近温度传感器：监测芯片周围环境温度

软件温度补偿：极端环境下启用二级温度补偿

与竞品对比优势

技术参数全面领先

参数指标 TP5594-SR 国际A品牌 国际B品牌 优势分析

电压噪声密度 5.2nV/√Hz 7.5nV/√Hz 9.0nV/√Hz 噪声低30-45%

失调电压温漂 0.05μV/°C 0.1μV/°C 0.15μV/°C 漂移改善50-70%

电源抑制比 145dB 130dB 125dB PSRR提升15-20dB

建立时间(0.01%) 3μs 5μs 8μs 速度提升40-60%

应用性能验证数据

在某高精度数据采集系统实测中：

系统ENOB：从22.1位提升至23.3位

温度漂移：全温范围内输出变化从±0.05%降至±0.005%

长期稳定性：1000小时漂移从500μV降至50μV以内

质量保证体系

严格的测试标准

晶圆级测试：100%晶圆参数测试，确保芯片一致性

封装后测试：全温度范围(-40°C至+125°C)四象限测试

可靠性验证：

1000小时高温高湿(85°C/85%RH)测试

1000次温度循环(-55°C至+150°C)测试

静电放电(ESD)测试：HBM 4kV，CDM 1kV

批次一致性控制

统计过程控制(SPC)：关键参数Cpk值均大于1.67

可追溯性体系：从晶圆到成品的完整数据追溯

老化筛选：所有产品经过168小时高温老化筛选

技术支持与开发生态

完整的开发支持

评估板套件：TP5594-SR-EVAL专业评估板，包含所有典型应用电路

仿真模型：提供PSpice、LTspice仿真模型，支持前期设计验证

参考设计：涵盖医疗、工业、测试等领域的完整参考设计

应用笔记：详细的设计指南、故障排除与优化建议

专业的技术服务

现场支持：资深应用工程师提供现场设计支持

在线资源：官方网站提供完整的技术文档库

定制化服务：针对特定应用提供定制化解决方案

培训服务：定期举办技术研讨会与设计培训

市场应用前景

新兴应用领域拓展

量子计算接口：量子比特读取电路中的微弱信号放大

脑机接口设备：神经信号的超低噪声采集与处理

环境监测网络：分布式传感器网络中的精密信号调理

新能源汽车：电池管理系统中的高精度电流电压检测

市场规模预测

全球市场规模：2025年高端精密运放市场预计达28亿美元

国产化替代率：目前国产份额不足15%，替代空间巨大

年增长率：预计未来三年复合增长率超过25%

成功应用案例

案例一：高端数字万用表设计

某仪器厂商在8.5位数字万用表设计中采用TP5594-SR：

测量精度：直流电压测量精度从2ppm提升至0.5ppm

温度影响：温度系数从0.5ppm/°C改善至0.1ppm/°C

长期稳定性：24小时漂移从3μV降低至0.5μV

市场反馈：产品通过国际认证，进入全球高端市场

案例二：医疗CT探测器模块

在256层CT探测器信号链中应用：

图像质量：噪声等效计数率(NECR)提升35%

均匀性：通道间一致性从±3%改善至±0.8%

可靠性：模块平均无故障时间从3年延长至8年

维护成本：年度维护费用降低60%

案例三：工业精密称重系统

用于药品包装生产线的高精度称重：

称重精度：从0.01g提升至0.002g

温度适应性：在15-35°C环境温度下保持精度不变

生产效率：减少校准停机时间，产能提升20%

产品质量：重量一致性从99.5%提升至99.95%

未来技术展望

下一代产品路线图

TP5594-Pro系列（2024年底）：

噪声密度进一步降低至3.5nV/√Hz

失调电压温漂达到0.02μV/°C

集成片上温度传感器与数字校准接口

TP5594-Ultra系列（2025年中）：

带宽扩展至20MHz

增加可编程增益功能

支持多芯片同步工作模式

系统级封装方案（2026年）：

集成高精度基准电压源

内置24位Σ-Δ ADC

完整的信号链单芯片解决方案

技术创新方向

智能校准技术：基于机器学习的自适应校准算法

异构集成：与数字处理器、存储器的3D集成

辐射硬化设计：面向航天与核医疗应用的特殊版本

生物兼容封装：用于可植入医疗设备的特殊封装

结语：开启精密测量的全新时代

思瑞浦TP5594-SR低噪声零漂移运算放大器的成功研发，不仅突破了“低噪声”与“零漂移”长期难以兼得的技术瓶颈，更代表了国产模拟芯片技术从跟随到并跑、最终实现局部领跑的重大跨越。这款产品以其卓越的双重性能优势，正在为高端测量仪器、先进医疗设备和精密工业系统提供前所未有的性能支持。

在精度决定价值的时代，TP5594-SR为工程师提供了一件能够同时攻克噪声与漂移两大技术难题的利器。它的出现，使得许多原先因技术限制而无法实现的应用成为可能，从微观世界的精确探测到宏观系统的高可靠监控，这款低噪声零漂移运算放大器正在重新定义各个领域的性能标准。

作为思瑞浦在精密模拟领域的又一力作，TP5594-SR展现了中国半导体企业攻克核心技术难关的决心与实力。选择TP5594-SR，不仅是选择了一款高性能芯片，更是选择了一个可靠的技术伙伴，一个持续创新的合作平台，一个共同开创精密测量新纪元的契机。在追求极致性能的道路上，思瑞浦正与客户携手，共同书写中国精密制造的崭新篇章。
