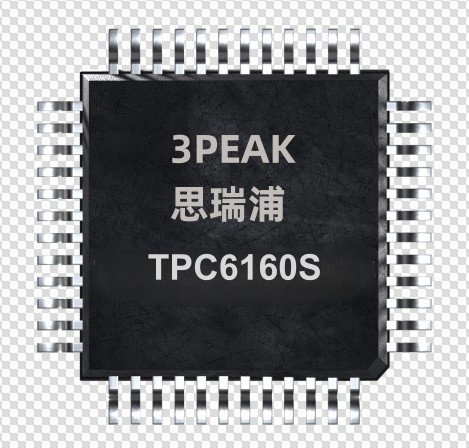

思瑞浦(3PEAK)凭借其深厚的技术积累，正式推出TPC6160S-VS2R与TPC6160SQ-VS2R-S两款高性能精密模数转换器，标志着国产ADC在工业自动化、高端仪器仪表、能源管理等关键领域实现了重要技术突破。该系列产品以其卓越的线性度、低噪声特性和灵活的接口配置，为高精度数据采集系统提供了全新的国产化解决方案。

产品系列解析：标准版与增强版的差异化定位

核心型号对比

核心技术优势深度解析

1. 突破性的精度性能

TPC6160SQ-VS2R-S代表了思瑞浦在精密模数转换器领域的技术巅峰：

直流精度特性：

• 超低非线性误差：INL低至±1.5 LSB（最大值）

• 无失码保证：DNL控制在±0.9 LSB范围内

• 低温漂设计：增益漂移<5 ppm/°C，偏移漂移<2 μV/°C

• 长期稳定性：1000小时漂移<10 ppm

交流性能表现：

• 高动态范围：91 dB信噪比（@1 kHz输入）

• 超低失真：总谐波失真-100 dB（典型值）

• 宽带宽：-3 dB带宽达2.5 MHz

• 快速建立：满量程阶跃响应建立时间<1 μs

2. 创新的系统架构

思瑞浦TPC6160系列采用专利的混合信号架构：

模拟前端优化：

• 差分输入范围：±10 V，支持单端/差分灵活配置

• 输入阻抗：1 GΩ（典型值），减少信号源负载

• 过压保护：±15 V输入保护，增强系统可靠性

数字处理创新：

• 内置数字滤波器：可编程sinc³ + FIR滤波器

• 自校准引擎：上电自动校准+周期性背景校准

• 数据完整性：内置CRC校验，确保通信可靠性

电源管理系统：

• 宽电源范围：2.7-5.25 V单电源工作

• 低功耗模式：待机电流<10 μA

• 电源监测：内置电源欠压检测和上电复位

3. 灵活的接口配置

TPC6160系列提供多种接口选项，适应不同系统需求：

高速串行接口：

• SPI兼容接口，最高时钟频率50 MHz

• 支持菊花链模式，简化多器件连接

• 数据就绪信号和忙指示，方便时序控制

同步采样支持：

• 多器件同步采样控制

• 采样时钟输入/输出功能

• 时间戳功能，精确记录采样时刻

典型应用场景深度分析

高端测试测量仪器

应用挑战：

• 需要极高的测量精度和重复性

• 宽动态范围信号采集需求

• 恶劣环境下的长期稳定性

TPC6160SQ-VS2R-S解决方案：

• ±1.5 LSB的INL确保测量精度

• 91 dB SNR满足宽动态范围需求

• 自校准功能保证长期稳定性

• -40°C至+125°C工作范围适应各种环境

典型应用电路：

复制


传感器信号 → 抗混叠滤波器 → TPC6160SQ-VS2R-S → FPGA/MCU               (10阶低通)        (精密ADC)      (数据处理)

工业过程控制系统

系统要求：

• 多通道同步数据采集

• 实时监控和快速响应

• 工业环境下的抗干扰能力

TPC6160S-VS2R优势：

• 1 MSPS采样率满足实时性要求

• ±10 V输入范围兼容工业传感器

• 内置数字滤波器抑制工频干扰

• 工业级温度范围保证可靠运行

多通道配置方案：

• 菊花链连接简化布线

• 同步采样确保相位一致性

• 独立增益设置适应不同传感器

能源管理系统

关键需求：

• 高精度电能计量

• 宽温度范围内精度保持

• 长期运行稳定性

TPC6160系列价值：

• 16位分辨率满足0.5级电能表要求

• 低温漂特性保证全温度范围精度

• 内置基准电压源减少外部元件

• CRC校验确保数据完整性

设计指南与最佳实践

1. PCB布局关键考虑

电源设计：

• 模拟/数字电源分离，使用独立LDO

• 每个电源引脚配置0.1 μF + 10 μF去耦电容

• 电源走线宽度≥20 mil，减少阻抗

信号完整性：

• 模拟输入采用差分走线，长度匹配误差<5 mil

• 数字信号远离模拟输入，必要时添加屏蔽层

• 时钟信号采用阻抗控制走线

接地策略：

• 采用星型接地或单点接地

• 模拟地和数字地在ADC下方单点连接

• 大面积接地层提供低阻抗回路

2. 外部元件选择

基准电压源：

• 如需更高精度，可外接精密基准

• 推荐使用低温漂、低噪声基准源

• 基准源输出端配置适当的去耦电容

输入滤波网络：

• 一阶RC滤波器，截止频率为采样频率的1/10

• 使用低温度系数的薄膜电阻

• 选择X7R或更好的陶瓷电容

时钟源要求：

• 低抖动时钟源，相位噪声<-100 dBc/Hz @ 10 kHz

• 外部时钟输入阻抗匹配

• 必要时使用时钟缓冲器

3. 校准与调试

出厂校准：

• 思瑞浦提供出厂校准数据

• 校准参数存储在OTP存储器中

• 上电时自动加载校准系数

现场校准：

• 支持周期性后台校准

• 用户可触发手动校准

• 校准结果可存储在外部EEPROM

性能验证：

• 使用高精度信号源进行线性度测试

• 噪声和失真性能验证

• 温度特性测试

可靠性验证与质量保证

严格的测试流程

直流参数测试：

• 线性度测试：使用24位DAC生成测试信号

• 偏移和增益误差：全温度范围测试

• 电源抑制比：不同电源条件下的性能验证

交流性能验证：

• 动态性能：使用低失真信号源

• 建立时间：阶跃响应测试

• 频率响应：扫频测试验证带宽

环境适应性：

• 高温工作寿命：125°C，1000小时

• 温度循环：-40°C至125°C，500次循环

• 高温高湿：85°C/85% RH，500小时

质量认证体系

• ISO9001认证：全面的质量管理体系

• AEC-Q100：正在进行车规级认证

• 工业级标准：符合JEDEC工业应用标准

• 无铅无卤：符合RoHS和REACH环保要求

供应链与技术支持

供货保障

产能规划：

• 月产能：标准版50万片，增强版20万片

• 封装测试：自主封测厂，保证质量一致性

• 库存策略：代理商安全库存+原厂备份库存

质量追溯：

• 完整的批次追溯系统

• 每颗芯片唯一标识码

• 完整的测试数据记录

技术支持体系

设计支持：

• 评估板套件：包括硬件和软件

• 参考设计：完整解决方案设计文件

• 仿真模型：SPICE和IBIS模型

应用支持：

• FAE现场技术支持

• 在线技术论坛

• 定期技术研讨会

文档资源：

• 详细的数据手册

• 应用笔记和设计指南

• 故障排除手册

市场定位与竞争分析

市场定位

TPC6160S-VS2R：面向通用工业应用

• 价格竞争力强

• 性能满足大多数工业需求

• 快速供货，替代进口品牌

TPC6160SQ-VS2R-S：面向高端应用

• 性能对标国际顶级产品

• 特殊要求的首选

• 技术引领国产ADC发展

竞争分析

与国际品牌相比，思瑞浦TPC6160系列具有：

• 性能相当：关键指标达到国际先进水平

• 成本优势：价格较进口品牌低20-30%

• 供货稳定：不受国际贸易环境影响

• 服务及时：本土技术支持响应更快

• 定制灵活：可根据客户需求提供定制方案

发展路线图与技术展望

短期规划

• 产品扩展：推出不同分辨率和速度的衍生产品

• 封装优化：提供更小尺寸封装选项

• 车规认证：完成AEC-Q100认证，进军汽车电子

中期目标

• 性能提升：开发18位及以上高分辨率产品

• 集成创新：集成更多模拟前端功能

• 智能化：增加自诊断和自适应校准功能

长期愿景

• 技术引领：在精密ADC领域达到国际领先水平

• 生态构建：建立完整的信号链解决方案

• 产业推动：助力中国高端仪器仪表产业发展

总结

思瑞浦TPC6160S-VS2R和TPC6160SQ-VS2R-S的推出，不仅填补了国产高精度ADC在中高端市场的空白，更代表着中国模拟芯片设计能力达到了新的高度。这两款精密模数转换器以其卓越的性能、可靠的品质和优异的性价比，为工程师提供了全新的选择。

核心价值主张：

1. 技术卓越：性能指标达到国际先进水平

2. 可靠稳定：工业级品质，长期稳定性有保障

3. 成本优化：相比进口品牌有显著成本优势

4. 供应安全：本土生产，供应链自主可控

5. 服务完善：全方位技术支持，快速响应

随着工业4.0、智能制造、新能源等领域的快速发展，对高性能数据采集的需求将持续增长。思瑞浦TPC6160系列​ 精密模数转换器将在这个大背景下发挥重要作用，助力中国制造业转型升级，推动关键核心技术自主可控。

无论是追求性价比的通用工业应用，还是要求极致精度的高端仪器仪表，TPC6160系列都能提供合适的解决方案。选择思瑞浦，就是选择了一个可靠的技术伙伴，一个值得信赖的国产芯片品牌。
