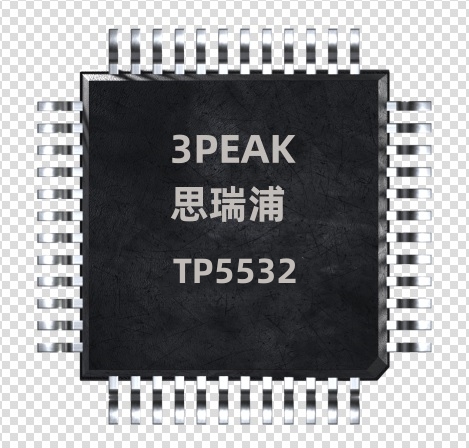

TP5532-VR 是 3PEAK（思瑞浦） 推出的一款 低噪声、零漂移（Zero-Drift）精密运算放大器，适用于高精度信号调理、传感器放大和工业测量等应用。以下是该器件的关键特性、应用场景及设计指南。

1. 核心特性

（1）零漂移技术

• 超低输入失调电压（Vos）：

◦ 典型值 ±1μV，最大值 ±5μV（25°C）。

◦ 温漂仅 0.01μV/°C，长期稳定性优异，适合高精度DC测量（如电子秤、压力传感器）。

（2）低噪声 & 高精度

• 噪声性能：

◦ 0.1Hz~10Hz 低频噪声 0.5μVpp（优于传统OP07/OPA188）。

◦ 宽带噪声 11nV/√Hz @1kHz。

• 开环增益（AOL）：140dB（高精度闭环控制）。

（3）宽电压 & 低功耗

• 电源电压范围：2.7V ~ 5.5V（兼容3.3V/5V系统）。

• 静态电流：0.8mA/通道（低功耗模式可选）。

（4）封装选项

• SOP-8/MSOP-8（TP5532-VR），支持工业级温度范围（-40°C ~ +125°C）。

2. 典型应用

（1）传感器信号调理

• 应变片/电桥放大（如电子秤、压力传感器）。

• 热电偶/RTD测温：配合低噪声设计，提升小信号精度。

（2）医疗设备

• ECG/EEG信号链：利用高CMRR（120dB）抑制共模干扰。

（3）工业控制

• 高精度ADC驱动：消除直流误差，提升采样精度。

• 4~20mA电流环：零漂特性保障长期稳定性。

3. 关键设计指南

（1）降低PCB布局噪声

• 输入走线：尽量短，避免平行于高频信号线。

• 地平面：使用完整地平面，减少地弹干扰。

• 电源去耦：每电源引脚就近放置 0.1μF + 1μF MLCC。

（2）外部调零（可选）

• 虽然TP5532-VR的失调电压极低，但对超高精度应用，可通过 外部电位器 微调（参考典型运放调零电路）。

（3）EMI防护

• 对敏感应用（如医疗），可在输入端串联 100Ω电阻 并并联 TVS二极管。

4. 对比竞品

参数

TP5532-VR

TI OPA2188

ADI ADA4522

输入失调电压（Vos）

±1μV

±5μV

±0.25μV

温漂（dVos/dT）

0.01μV/°C

0.02μV/°C

0.005μV/°C

噪声（0.1Hz~10Hz）

0.5μVpp

0.75μVpp

0.3μVpp

电源电压范围

2.7V~5.5V

4V~36V

4.5V~36V

优势

国产替代，性价比高

宽电压工业级

超低噪声
