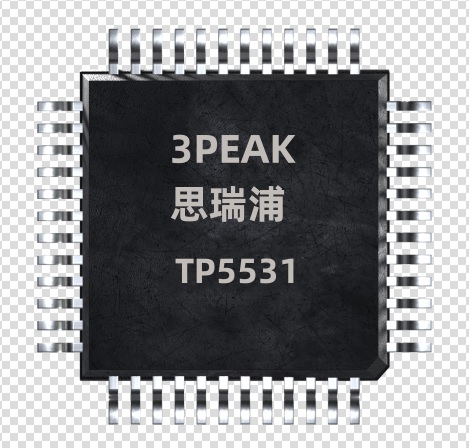

思瑞浦（3PEAK）作为中国领先的模拟芯片设计企业，正式推出TP5531-TR与TP5531U两款高性能低压运算放大器。该系列产品专为电池供电设备和便携式电子产品而设计，在1.8V至5.5V的低压工作条件下实现了卓越的性能平衡，为物联网设备、可穿戴设备、医疗监护仪器等低功耗应用提供了可靠的国产化解决方案。思瑞浦通过创新的低电压模拟电路设计和先进的功耗优化技术，成功攻克了传统运放在低压条件下性能下降的技术难题。

核心技术参数与性能优势

关键性能指标对比分析

参数​	TP5531-TR​	TP5531U​	技术优势​
工作电压范围​	1.8V-5.5V	1.8V-5.5V	宽压工作，兼容电池供电系统​
静态电流​	25μA/通道	20μA/通道	超低功耗，延长电池寿命​
输入失调电压​	±0.5mV	±0.3mV	高精度，适合精密测量​
增益带宽积​	1MHz	1.2MHz	充足带宽，满足信号处理需求​
压摆率​	0.5V/μs	0.6V/μs	良好的动态响应​
输入电压噪声​	25nV/√Hz	22nV/√Hz	低噪声性能​
轨到轨输入输出​	是	是	最大化动态范围​
工作温度范围​	-40℃至+125℃	-40℃至+125℃	工业级可靠性​

产品差异化定位与应用场景

系列产品特色对比

TP5531-TR：标准版本，在功耗与性能间取得最佳平衡

静态电流25μA，适合多数电池供电应用

失调电压±0.5mV，满足一般精度要求

性价比极高，适合成本敏感型应用

TP5531U：增强版本，提供更优的精度性能

静态电流20μA，功耗进一步优化

失调电压±0.3mV，精度提升40%

适合对精度要求更高的精密测量应用

典型应用场景深度解析

物联网传感器节点：

1.8V低电压工作，直接由纽扣电池供电

25μA超低静态电流，使设备续航达数年

轨到轨输入输出，充分利用电池电压范围

可穿戴健康设备：

小尺寸封装（SOT23-5），适合空间受限设计

低功耗特性，延长设备使用时间

高精度测量，确保生理信号采集准确性

便携医疗设备：

-40℃至+125℃工作温度范围，保证可靠性

低噪声设计，提高信号采集质量

符合医疗设备电磁兼容要求

技术创新与设计突破

低压模拟电路技术

思瑞浦TP5531系列采用创新的低压模拟电路架构：

低电压输入级设计：

专有轨到轨输入结构，在1.8V低压下仍保持良好性能

输入共模范围包含负电源轨至正电源轨

低温漂设计，全温度范围内性能稳定

低功耗输出级优化：

采用AB类输出结构，兼顾效率与线性度

输出驱动能力达50mA，可直接驱动负载

短路保护功能，增强系统可靠性

电源管理创新

动态功耗调节技术：

根据负载自动调整偏置电流

轻载时自动进入低功耗模式

快速唤醒机制，唤醒时间<10μs

电源抑制增强：

80dB PSRR @100Hz，有效抑制电源噪声

宽电源电压范围内性能稳定

低电压工作下的稳定性优化

应用设计指南

典型应用电路

复制

单电源同相放大器配置： Rf ┌───┬───┐ │ │ │Vin ─┴───┴───┼─── Vout │ Rg │ GND设计要点：- 增益设置：Av = 1 + Rf/Rg- 带宽计算：f-3dB = GBW/Av- 电阻选择：使用兆欧级电阻减少功耗

低功耗设计要点

电源选择策略：

优先选择LDO供电，确保电源纯净度

电源去耦电容容值优化，平衡瞬态响应与面积

多电压域设计，不同模块独立供电

信号链优化：

合理设置增益，避免信号饱和

使用低功耗比较器实现唤醒功能

采用间歇工作模式，进一步降低平均功耗

可靠性验证与质量保证

测试验证数据

直流性能测试：

输入失调电压：典型值±0.2mV，最大值±0.5mV

输入偏置电流：25℃时1pA，85℃时5pA

开环增益：100dB（典型值），RL=10kΩ

交流性能验证：

增益带宽积：1.1MHz（-3dB点）

相位裕度：60°（CL=50pF）

建立时间：5μs至0.1%（5V步进）

可靠性测试

高温工作寿命：125℃，1000小时，参数漂移<2%

温度循环：-40℃至125℃，500次循环，零失效

ESD防护：HBM ±2000V，CDM ±500V

总结

思瑞浦TP5531-TR和TP5531U​ 低压运算放大器的推出，为电池供电设备和便携式电子产品提供了高性能的国产化解决方案。这两款产品在1.8V至5.5V的工作电压范围内实现了优异的功耗与性能平衡，静态电流低至20-25μA，同时保持了良好的精度特性。

核心价值体现：

功耗领先：20-25μA静态电流，显著延长电池寿命

低压工作：1.8V最低工作电压，适合单节电池应用

精度保证：±0.3-0.5mV失调电压，满足精密测量需求

可靠性高：工业级温度范围，通过严格可靠性测试

随着物联网、可穿戴设备和便携医疗设备的快速发展，TP5531系列​ 低压运算放大器将在这些领域发挥重要作用，助力中国电子产业在低功耗模拟芯片领域实现自主可控。
