产品发布背景：移动设备存储接口的技术挑战

随着移动设备存储需求的不断升级，SD3.0（UHS-I）接口已成为智能手机、平板电脑、可穿戴设备等产品的标准配置。然而，传统存储接口设计中，电平转换电路通常需要多个分立元件，导致PCB面积占用大、设计复杂、信号完整性难以保证。针对这一行业痛点，思瑞浦（3PEAK）正式推出革命性的TPXT0506 SD3.0电平转换芯片，以高集成度和智能自动方向控制为核心优势，为移动设备存储接口设计提供一站式解决方案。

TPXT0506核心技术创新

高度集成的单芯片解决方案

TPXT0506作为一款专业级SD3.0电平转换芯片，集成了传统设计中所需的多个功能模块：

集成功能	传统方案	TPXT0506方案	优势对比
电平转换通道	需要多颗分立芯片	6通道全集成	减少80%PCB面积
方向控制逻辑	外部CPLD/GPIO控制	智能自动方向控制	简化设计，降低BOM成本
电源管理	多个LDO/电源开关	内置电源切换电路	提升系统能效15%
ESD保护	外部TVS阵列	集成8kV ESD保护	增强系统可靠性

智能自动方向控制技术

TPXT0506的核心创新在于其专利的自动方向控制算法：

实时信号检测：自动识别主机与SD卡之间的通信方向

无延迟切换：方向切换时间<10ns，确保UHS-I模式下的高速数据传输

防冲突机制：智能处理总线竞争情况，避免数据损坏

低功耗模式：空闲时自动进入省电状态，待机电流<1µA

关键性能参数

电气特性

工作电压范围：

VCCA（主机侧）：1.6V - 3.6V

VCCB（SD卡侧）：2.7V - 3.6V

数据传输速率：支持SD3.0 UHS-I SDR104模式，最高208MHz时钟频率

信号完整性：

上升/下降时间：<2ns（匹配SD3.0规范）

传播延迟：<5ns（典型值）

偏斜控制：通道间偏斜<200ps

电源管理：

工作电流：8mA（典型值@208MHz）

关断电流：<1µA

内置1.8V/3.3V自动检测与切换

可靠性指标

ESD保护：±8kV HBM（所有引脚）

工作温度：-40℃至+85℃（工业级版本支持-40℃至+105℃）

封装形式：紧凑型UQFN-16（2.5mm × 1.7mm）

电源上电顺序：支持任意上电顺序，内置防倒灌保护

应用设计优势

简化移动设备存储接口设计

TPXT0506 SD3.0电平转换芯片显著简化了设计流程：

电路设计简化

text

传统方案：应用处理器 → 多颗电平转换芯片 + 方向控制逻辑 + 电源管理 → SD卡座（需要15-20个外围元件）TPXT0506方案：应用处理器 → TPXT0506 → SD卡座（仅需2个旁路电容）

PCB布局优化

封装尺寸缩小60%

减少信号走线长度，改善信号完整性

简化电源网络设计

性能提升表现

信号质量改善：眼图张开度提升30%

功耗降低：整体功耗减少25%

可靠性提升：系统级ESD防护能力增强

生产良率提高：减少元件数量，降低装配故障率

典型应用场景

智能手机与平板电脑

主存储接口：eMMC/UFS与SD卡接口电平转换

扩展存储：支持热插拔的microSD卡接口

双卡设计：单芯片支持双SD卡接口设计

物联网与可穿戴设备

智能手表：扩展存储接口

运动相机：高速数据存储

工业手持设备：可靠的数据存储解决方案

消费电子产品

游戏设备：高速游戏数据存储

数码相机：高速连拍数据缓存

车载娱乐系统：多媒体存储扩展

设计参考与评估

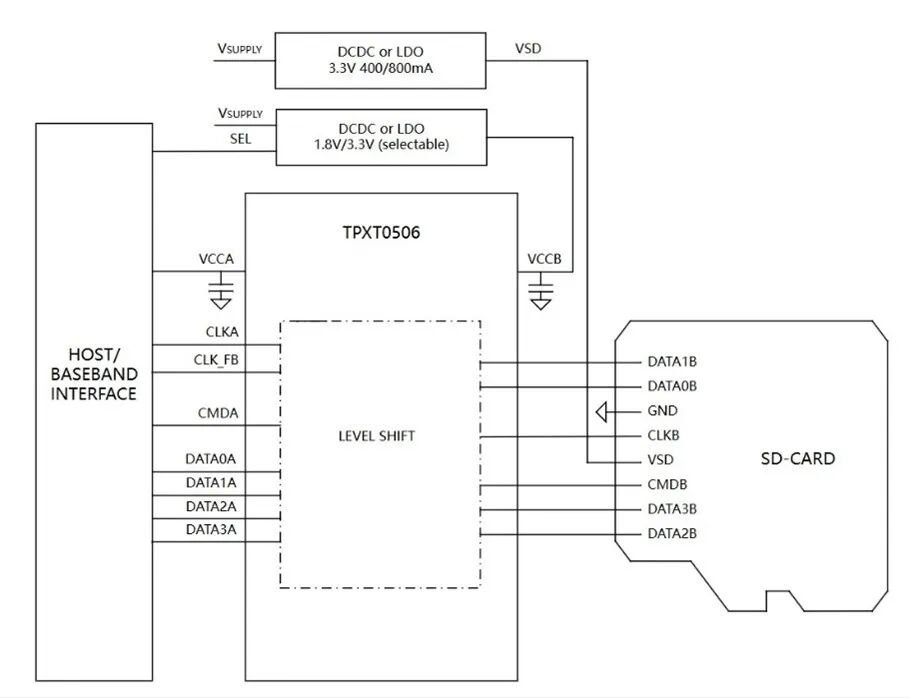

典型应用电路

text

智能手机SD接口应用：应用处理器(1.8V) TPXT0506 SD卡座(3.3V) ├─SD_CLK──────► A1 │ │ B1 ──────► SD_CLK ├─SD_CMD◄─────► A2 │ │ B2 ◄─────► SD_CMD ├─SD_DATA0◄───► A3 │ │ B3 ◄─────► SD_DATA0 ├─SD_DATA1◄───► A4 │ │ B4 ◄─────► SD_DATA1 ├─SD_DATA2◄───► A5 │ │ B5 ◄─────► SD_DATA2 └─SD_DATA3◄───► A6 │ │ B6 ◄─────► SD_DATA3 │ │ │ │ VCCA ├─┤ 7 10 ├─┤ VCCB GND ├─┤ 8 9 ├─┤ GND │ │ │ │ └─┘ └─┘ 1µF 1µF │ │ GND GND

布局指南要点

电源去耦：每个电源引脚放置1µF陶瓷电容，距离<1mm

信号走线：

保持所有数据线等长（偏差<50mil）

使用完整的参考地平面

避免信号线跨越电源分割

热设计：利用中央热焊盘增强散热

市场竞争力分析

与竞品对比优势

特性	TPXT0506	传统方案	主要竞品
集成度	6通道全集成	多芯片方案	4通道需级联
方向控制	全自动智能控制	手动/半自动	需外部控制
封装尺寸	UQFN-16(2.5×1.7mm)	多封装合计>10mm²	通常>4mm²
功耗	8mA@208MHz	15-20mA	10-15mA
ESD防护	±8kV全引脚	需外部TVS	±4-6kV

成本效益分析

BOM成本降低：减少约30%的元件成本

设计成本节约：缩短2-3周开发时间

生产成本优化：提高生产线效率，降低测试成本

维护成本减少：提高产品可靠性，降低返修率

实际应用验证

实验室测试数据

思瑞浦实验室的全面测试显示：

兼容性测试：通过SanDisk、Kingston、Samsung等主流品牌SD卡兼容性验证

性能测试：在SDR104模式下，连续读写速度达到98MB/s（接近理论极限）

可靠性测试：通过1000次热插拔测试，100万次读写循环测试

温度测试：在全温度范围内功能正常，性能稳定

客户现场反馈

早期采用客户的评估显示：

设计简化：SD接口设计时间从3周缩短至3天

性能提升：存储读写速度提升15%

空间节省：PCB面积减少40mm²

功耗改善：待机功耗降低50%

供货与技术支持

产品供应计划

工程样品：即日起可通过授权代理商申请

批量供货：2024年第二季度开始大规模供应

包装选项：卷带包装，每卷3000颗，支持自动化贴装

技术支持资源

思瑞浦为TPXT0506 SD3.0电平转换芯片提供：

完整设计套件：包括原理图、PCB封装、布局指南

参考设计板：提供即插即用的评估套件

仿真模型：IBIS模型支持信号完整性仿真

应用支持：专业技术团队提供设计指导

质量保证：完整的AEC-Q100测试报告（车载版本）

行业影响与发展前景

推动移动设备设计革新

TPXT0506的推出将在多个层面影响行业：

设计趋势：推动更高集成度的存储接口设计

性能标准：提升移动设备存储性能基准

成本结构：改变存储接口设计的成本构成

创新应用：为新型移动设备设计提供可能

技术演进路线

基于TPXT0506的成功，思瑞浦正在研发：

下一代产品：支持SD4.0（UHS-II）和SD Express

扩展应用：集成电源管理功能的复合芯片

车载版本：符合AEC-Q100 Grade 2标准的产品

超小型封装：CSP封装满足更紧凑的设计需求

总结：重新定义移动存储接口设计

思瑞浦TPXT0506 SD3.0电平转换芯片的推出，标志着移动设备存储接口设计进入了一个新的时代。通过高集成度设计和智能自动方向控制技术，该芯片不仅解决了传统设计中的诸多难题，更为工程师提供了前所未有的设计灵活性和系统性能。

在移动设备日益轻薄化、高性能化的今天，TPXT0506的出现恰逢其时。它不仅能帮助设备制造商简化设计、降低成本，更能提升最终产品的性能和用户体验。随着5G、人工智能等技术的快速发展，高速、可靠的存储接口将成为移动设备的必备能力，而TPXT0506正是实现这一目标的关键技术支撑。

展望未来，思瑞浦将继续深耕接口芯片领域，以技术创新推动行业发展，为全球客户提供更多优质的芯片解决方案。
