海川半导体HK2301:超低功耗2合1入耳检测触摸芯片TWS耳机优选方案,随着TWS蓝牙耳机、智能穿戴设备向轻量化、长续航、极简结构迭代，终端产品对交互检测芯片提出了超低功耗、高稳定性、集成度高、体积小巧、成本可控的核心要求。传统方案多采用独立触摸按键+独立入耳检测双芯片架构，存在外围器件多、PCB占用面积大、待机功耗高、量产调试复杂等痛点。针对智能穿戴设备的轻量化升级需求，海川半导体推出HK2301超低功耗2合1入耳检测触摸芯片，单芯片集成电容触摸按键与入耳检测双重功能，以极致低功耗、高抗干扰、极简外围的核心优势，成为TWS耳机、便携穿戴设备的主流国产化优选方案。

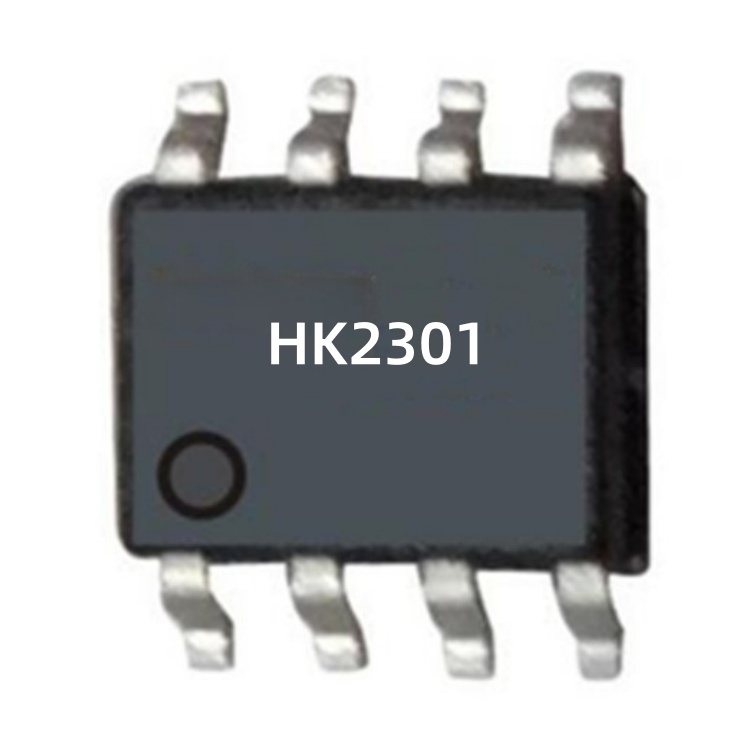

HK2301是海川半导体专为智能穿戴场景研发的新一代触摸芯片，创新实现2合1集成架构，彻底替代传统双芯片分立方案。芯片单通道集成高精度电容触摸检测与智能入耳感应功能，可同时完成耳机触控操作识别与佩戴状态检测，无需额外配置检测芯片与外围电路，大幅精简整机元器件数量，缩减PCB布局空间，完美适配超薄、迷你型TWS耳机的结构设计需求，有效降低整机BOM成本与研发调试周期。

超低功耗是HK2301触摸芯片的核心核心亮点，完美适配电池供电的穿戴设备工况。芯片采用海川半导体自研动态功耗管理技术，待机静态电流典型值仅1.5μA，最大不超过3μA，处于行业顶尖低功耗水平。设备闲置时芯片自动进入超低功耗休眠模式，佩戴触发或触摸操作时快速唤醒响应，释放后自动回落休眠，从根源大幅降低设备自耗电，有效延长TWS耳机单次续航与整机待机时长，解决穿戴设备频繁耗电、续航短板的行业痛点。

在检测性能与稳定性层面，海川半导体HK2301具备极强的环境适配能力与抗干扰性能。芯片搭载智能自动灵敏度校准算法，可自适应温度、湿度、外壳厚度变化，有效杜绝水汽、汗液、环境电磁干扰导致的误触发、漏触发问题，入耳检测精准、触摸响应灵敏，长期运行稳定可靠。同时芯片支持2.4V~5.5V超宽工作电压，兼容TWS耳机锂电池直供及各类穿戴设备供电系统，适配绝大多数主流硬件电路设计，方案通用性极强。

封装与量产适配方面，HK2301触摸芯片采用成熟的SOT23-6超小型封装，体积小巧、贴装便捷、散热性能优异，完全适配自动化贴片量产，良品率高、一致性好。相较于传统分立方案，单芯片2合1设计大幅简化生产工序，降低量产不良率与调试成本，兼顾产品品质与量产效率，适配中高端、性价比全梯度TWS耳机量产需求。

依托海川半导体本土化原厂供应链优势，HK2301货源稳定、交期可控、性价比突出，可无缝替代进口及同类国产触摸检测芯片，规避供货紧张、价格波动、方案改版繁琐等问题，为终端厂商提供稳定可靠的国产化替代解决方案。

应用场景上，这款超低功耗2合1入耳检测触摸芯片广泛适配TWS蓝牙耳机、智能运动耳机、迷你穿戴音响、便携智能穿戴设备等各类需要触摸交互与佩戴检测的锂电终端产品，是当前穿戴设备轻量化、低功耗、低成本升级的核心优选芯片。

总结来说，海川半导体HK2301凭借2合1集成功能、行业级超低功耗、高稳定检测性能、极简外围设计、低成本易量产五大核心优势，打造了高性价比、高适配性的一体化触摸+入耳检测解决方案，全面满足智能穿戴设备的设计与量产需求，助力终端产品实现续航升级、结构精简与成本优化。
