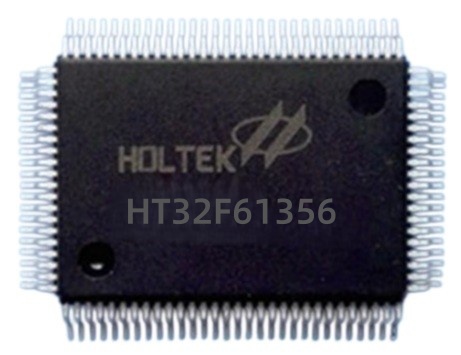

HT32F61355/HT32F61356/HT32F61357 系列的Holtek 单片机是一款基于Arm^® Cortex^®-M0+ 处理器内核的32-bit 高性能低功耗单片机。Cortex^®-M0+ 是把嵌套向量中断控制器(NVIC)、系统节拍定时器(SysTick Timer) 和先进的调试支持紧紧结合在一起的新一代处理器内核。

该系列单片机可借助Flash 加速器工作在高达48 MHz 的频率下，以获得较大的效率。它们提供128 KB 的嵌入式Flash 存储器用作程序/ 数据存储，16 KB 的嵌入式SRAM 存储器用作系统操作和应用程序运用。此系列单片机具有多种外设，如ADC、2-channel DAC、I²C、I²S、USART、UART、SPI、QSPI、GPTM、SCTM、CRC-16/32、RTC、WDT、USB2.0 FS、32-channel 音乐合成器、SW-DP ( 串行线调试端口) 等。提供了几种省电模式，在唤醒延迟和功耗方面具有较优化的灵活性，这是低功耗应用方面的考虑要点。

该系列单片机内置波表合成功能。它可以同时操作32 通道的波表合成，通过专用的寄存器来控制MIDI 引擎产生旋律。波表合成波形数据包括乐器音色、MIDI 乐谱、语音、音效等，存储在内部SPI Flash 数据存储器中。这些特性使该产品的功能和性能更为强大。

以上这些特性使该系列单片机可以广泛地适用于各种应用，尤其适合于如电子琴、数字钢琴、电子鼓、电吉它、电子手风琴等产品领域。



内核

• 32-bit Arm^® Cortex^®-M0+ 处理器内核
• 高达 48 MHz的工作频率
• 0.93 DMIPS/MHz (Dhrystone v2.1)
• 单周期乘法
• 集成嵌套向量中断控制器 (NVIC)
• 24-bit SysTick定时器

片上存储器

• 高达 128 KB片上 Flash存储器用于指令 / 数据和选项的存储
• 16 KB片上 SRAM
• 支持多种启动模式

Flash 存储器控制器 – FMC

• Flash加速器用以获得较大效率
• 具有在系统编程 (ISP) 和在应用编程(IAP) 的 32-bit 字编程功能
• Flash保护功能，防止非法访问

复位控制单元 – RSTCU

• 电源监控：
  --  上电复位 / 掉电复位 – POR/PDR
  --  欠压检测器 – BOD
  --  可编程低压检测器 – LVD

时钟控制单元 – CKCU

• 外部 4 ~ 16 MHz 晶振
• 外部 32,768 Hz 晶振
• 在工作电压为 3.3 V，工作温度为25 ℃下，内部 8 MHz RC 振荡器精度可调整为 ±2%
• 内部 32 kHz RC振荡器
• 集成系统时钟 PLL
• 用作外设时钟源的独立的时钟分频器与门控位

电源管理控制单元 – PWRCU

• 采用 V_dd 单电源：2.0 V ~ 3.6 V
• 集成 1.5 V LDO 稳压器用作 CPU 内核、外设和存储器电源
• V_dd 电源供电给 RTC
• 两个电源域： V_dd , 1.5 V
• 四种省电模式：休眠模式、深度休眠模式 1、深度休眠模式 2、暂停模式

外部中断/ 事件控制器 – EXTI

• 高达 16 个可配置触发源和触发类型的 EXTI端口
• 所有 GPIO 引脚都可选作 EXTI触发源
• 触发源类型包括：高电平、低电平、下降沿、上升沿或者双沿
• 每个 EXTI端口都可独立进行中断使能、唤醒使能和状态位设置
• 每个 EXTI端口都有软件中断触发模式
• 内置去干扰滤波器，用于封锁短脉冲

模数转换器 – ADC

• 12-bit SAR A/D 转换器内核
• 高达 1 Msps 转换速率
• 高达 16 个外部模拟输入通道

输入/ 输出端口 – GPIO

• 多达 43 个通用输入 / 输出口 (GPIO)
• 端口 A、B、C、D映射为 16 个外部中断 – EXTI
• 几乎所有 I/O 引脚都具有可编程输出驱动电流

PWM 产生和捕捉定时器 – GPTM

• 1 个 16-bit向上、向下、向上 /向下自动重载计数器
• 16-bit可编程预分频器，对计数器时钟频率进行分频，分频率为 1 ~ 65536
• 输入捕捉功能
• 比较匹配输出
• PWM 波形产生功能，具有边沿对齐和中心对齐两种计数模式
• 单脉冲输出模式
• 内建可处理编码器接口信号的带两个输入口的正交解码器

单通道产生与捕捉定时器 – SCTM

• 1 个 16-bit 向上自动重载计数器
• 每个定时器具有 1 个独立通道
• 16-bit 可编程预分频器，可以对计数器时钟进行 1 ~ 65536 之间的任何数值的分频
• 输入捕捉功能
• 比较匹配输出
• PWM波形产生功能，具有边沿对齐计数模式
• 单脉冲输出模式

基本功能定时器 – BFTM

• 1 个 32-bit比较 /匹配向上计数器 – 无输入 /输出控制能力
• 单次模式 – 匹配后停止计数
• 重复模式 – 匹配后重新开始计数

D数模转换器 – DAC

• 2 个 16-bit 高分辨率 D/A 转换器，具有良好的频率响应特性以及立体声输出功率。

音乐合成引擎 ( MIDI 引擎) – MSE

• 可同时处理 32 个声音
• 10-bit 音量控制
• 高达 50 kHz 输出采样频率
• 8、12、16 位波形数据长度
• 立体声输出
• 支持重复循环播放
• 支持 PDMA 接口

看门狗定时器 – WDT

• 带 3-bit 预分频器的 12-bit 向下计数器
• 可产生系统复位
• 可编程看门狗定时器窗口功能
• 寄存器写保护功能

实时时钟 – RTC

• 带可编程预分频器的 32-bit 向上计数器
• 闹钟功能
• 中断和唤醒事件

内部集成电路 – I²C

• 支持高达 1 MHz 频率的主从模式
• 提供仲裁功能和时钟同步功能
• 支持 7-bit和 10-bit寻址模式和和广播呼叫寻址
• 可屏蔽地址功能支持多种从机寻址模式

内置音频接口 – I²S

• 主机模式或从机模式
• 单声道和立体声
• I²S 对齐模式，左对齐和右对齐模式
• 带 32-bit扩展通道的 8/16/24/32-bit采样值
• 8×32 位 TX & RX FIFO，支持PDMA
• 带速率控制的 8-bit小数时钟分频器

硬件除法器 – DIV

• 32-bit有符号 /无符号除法器
• 运算需 8 个时钟周期，加载需 1 个时钟周期
• 除数为零错误标志

串行外设接口 -- SPI

• 支持主机和从机模式
• 主机模式频率高达 (f_PCLK/2) MHz，从机模式频率高达 (f_PCLK/3) MHz
• FIFO 深度：8 级
• 多个主机和多个从机工作模式

四线串行外设接口 – QSPI

• 支持主机和从机模式
• 主机模式速度高达 f_HCLK/2
• 从机模式速度高达 f_HCLK/3
• 16-bit 可编程数据帧长度
• FIFO 深度：8 级
• 数据传输方式：MSB 或 LSB优先传输
• 可编程从机选择有效极性：高或低
• 多个主机和多个从机工作模式
• 主机模式支持 QSPI NOR Flash 两线 /四线输出读取模式
• 四个错误标志带有各自的中断
  - 读溢出
  - 写冲突
  - 模式故障
  - 从机中止
• 支持 PDMA 接口

通用同步异步收发器 – USART

• 支持异步和时钟同步串行通信模式
• 异步工作频率高达 (f_PCLK/16) MHz，同步工作频率高达 (f_PCLK/8) MHz
• 全双工通信能力
• 完全可编程串行接口通信特性包括：
  - 字长：7、8 或 9-bit字符
  - 校验位：奇校验、偶校验或无奇偶校验位的产生和检测
  - 停止位：1 或 2 个停止位产生
  - 位顺序：最低位优先或最高位优先传输
• 错误侦测：奇偶校验、溢出和帧错误
• 自动硬件流控模式 – RTS、CTS
• IrDA SIR 编码器和解码器
• 具有输出使能控制的 RS485 模式
• FIFO 深度：接收器和发送器均为 8 × 9位

通用异步收发器 – UART

• 异步串行通信工作频率高达 f_PCLK/16 MHz
• 全双工通信能力
• 完全可编程串行接口通信特性包括：
  - 字长：7、8 或 9-bit字符
  - 校验位：奇校验、偶校验或无奇偶校验位的产生和检测
  - 停止位：1 或 2 个停止位产生
  - 位顺序：最低位优先或最高位优先传输
• 错误侦测：奇偶校验、溢出和帧错误

循环冗余校验 – CRC

• 支持 CRC16多项式：0x8005， X¹⁶+X¹⁵+X²+1
• 支持 CCITT CRC16多项式：0x1021， X¹⁶+X¹²+X⁵+1
• Supports IEEE-802.3 CRC32 polynomial: 0x04C11DB7, X³²+X²⁶+X²³+X²²+X¹⁶+X¹²+X¹¹+X¹⁰+X⁸+X⁷+X⁵+X⁴+X²+X+1
• 支持对数据和校验和进行反码、字节取反和位取反操作
• 支持字节、半字和字数据大小
• 可编程 CRC初始种子值
• 对 8-bit数据执行 CRC计算需要1 个 AHB 时钟周期，32-bit数据需要 4 个 AHB 时钟周期
• 支持 PDMA 对一个存储器区块进行CRC计算

通用串行总线设备控制器 – USB

• 符合 USB 2.0 全速 (12 Mbps) 规范
• 片上 USB 全速收发器
• 1 个控制端点 (EP0) 可用于控制转移
• 3 个单缓冲端点 (EP1 ~ EP3) 可用于批量和中断传输
• 4 个双缓冲端点 (EP4 ~ EP7) 可用于批量、中断和同步传输
• 1,024 字节 EP_SRAM 用作端点数据缓冲器

外设直接存储器访问 – PDMA

• 带触发源分组的 6 个通道
• 8/16/32-bit宽度数据发送
• 支持线性、环形和固定地址模式
• 4 层可编程通道优先级
• 自动重载模式
• 支持的触发源包括：ADC, SPI, QSPI, USART, UART, I²C, I²S, GPTM, MIDI 引擎和软件请求

SPI Flash 数据存储器

• 全压范围：2.3 V ~ 3.6 V
• 串行接口架构
• 与 SPI 兼容：模式 0 和模式 3
• 每个编程页共 256 个字节
• 标准、两线或四线 SPI 模式
• 低功耗
• 统一的区架构
• 任何区或块都可单独擦除
• 软件和硬件复位
• 读取唯一 ID 号

调试支持

• 串行线调试端口 – SW-DP
• 4 个用于硬件断点或代码 /文字修补的比较器
• 2 个用于硬件观察点的比较器

封装和工作温度

• 48/64-pin LQFP (7 mm × 7 mm) 封装
• 工作温度：-40 ℃ ~ + 85 ℃
