HT16L21:合泰半导体RAM映射32×4架构LCD驱动器IC,在智能家居、工业控制面板、便携式检测设备、穿戴电子及车载小型显示终端中，低功耗、小体积、易开发的段码LCD驱动方案是人机交互界面设计的核心刚需。传统分立LCD驱动电路、通用MCU模拟驱动方案，普遍存在外围器件多、编程复杂、功耗偏高、显示刷新不稳定、占用主控资源大等问题，难以适配轻量化、低功耗的量产产品设计。针对中小尺寸段码LCD显示场景，合泰半导体（Holtek）推出高性能HT16L21，一款专为精简显示系统打造的RAM映射32×4 LCD驱动器IC，凭借内置显存映射架构、宽压低耗、双通信接口、高集成极简电路的核心优势，成为民用与工业小型段码LCD驱动的主流优选芯片。

合泰半导体作为国内深耕显示驱动、电源管理、专用功能MCU的知名半导体厂商，拥有成熟的CMOS制程工艺、完善的产品质控体系与本土化技术服务能力，旗下LCD驱动芯片系列凭借高稳定性、高集成度、低功耗、易量产的特性，广泛应用于各类轻量化显示设备。HT16L21是合泰主打通用型LCD驱动器IC，采用经典RAM映射驱动架构，精准适配32×4点阵段码LCD屏幕，彻底解决传统显示驱动方案开发繁琐、功耗失控、系统臃肿的行业痛点，为小型LCD显示系统提供标准化、低成本、高可靠的一站式驱动解决方案。

一、产品核心定位：RAM映射32×4专用LCD驱动器IC

HT16L21是合泰半导体推出的RAM映射型LCD驱动器IC，核心搭载32×4位内置显示RAM架构，最大支持32个段码输出、4个公共端输出，可驱动128个显示像素点，完美适配各类32×4规格的段码LCD显示屏，涵盖仪表显示屏、家电控制面板、便携设备显示窗、工业参数显示屏等主流小型显示场景。

区别于普通模拟驱动芯片与MCU软件驱动方案，该LCD驱动器IC核心亮点为硬件RAM直接映射显示，无需主控设备持续刷新屏幕，仅需将显示数据写入芯片内置显存，即可自动完成屏幕稳态显示，大幅解放MCU主控资源。作为合泰标准化显示驱动器件，HT16L21架构精简、功能专一，专门针对中小尺寸段码LCD优化，兼顾显示稳定性、低功耗特性与开发便捷性，是轻量化人机交互显示系统的标杆级芯片。

二、核心硬件参数：宽压全域适配，低耗稳定运行

HT16L21作为高性能LCD驱动器IC，依托合泰成熟低功耗CMOS制程，拥有适配民用、工业多场景的电气参数，宽电压工作、超低待机功耗、宽温稳定运行，全工况适配性极强，完全满足量产设备的长期稳定显示需求。

电压适配层面，芯片拥有超宽工作电压区间，系统工作电压支持1.8V~5.5V，LCD驱动专用电压VLCD覆盖2.4V~5.5V，可完美适配锂电池供电、3.3V稳压供电、5V常规设备供电等多种供电模式，兼容便携式电池设备、家用智能设备、工业低压控制设备的供电体系，低压启动稳定无闪烁，高压运行无异常。

功耗表现极具优势，芯片内置硬件掉电节能机制，支持休眠低功耗模式，静态待机功耗极低，无需主控持续干预显示状态。相较于传统MCU实时刷屏方案，HT16L21依托RAM映射稳态显示特性，大幅降低系统整体功耗，尤其适配电池供电的便携设备、无线传感显示终端，有效延长设备续航时长。

显示性能方面，该LCD驱动器IC内置32kHz高精度RC振荡器，无需外置时钟器件，自带四种可选帧频模式，分别为64Hz、85.3Hz、128Hz、170.6Hz，可根据显示场景灵活切换刷新速率，完美解决屏幕闪烁、残影问题，显示画面清晰稳定。同时芯片支持多种LCD偏置与驱动模式，可适配不同规格段码屏的驱动需求，兼容性极强。

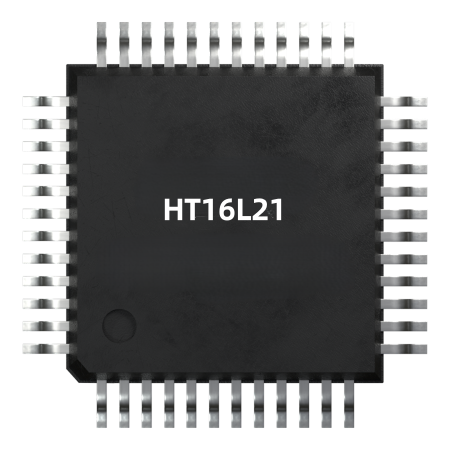

工况与封装适配上，HT16L21采用工业级设计，可耐受常规高低温工况波动，抗电磁干扰能力优异，依托合泰成熟的EMC电磁兼容优化工艺，可在复杂电磁环境下保持显示稳定，无乱码、无闪屏。芯片采用LQFP-44标准贴片封装，适配自动化SMT量产与手工调试，PCB布局简洁，无需复杂外围电路，量产落地便捷。

三、核心架构原理：RAM映射极简驱动机制

HT16L21的核心技术亮点为32×4 RAM映射驱动架构，这也是其区别于普通LCD驱动芯片的核心优势。芯片内部集成专属显示显存RAM，显存地址与LCD屏幕32段4行的显示点位一一对应，实现硬件级地址映射绑定。

实际工作中，主控MCU无需持续输出扫描信号、无需编写复杂刷屏算法，仅需通过通信接口将对应显示数据写入芯片内置RAM对应地址，HT16L21即可自动读取显存数据、完成LCD屏幕扫描驱动与稳态显示。数据写入后自动锁存，即便主控进入休眠状态，屏幕仍可保持正常显示，彻底摆脱对主控资源的依赖，大幅简化程序开发逻辑，降低代码调试难度。

同时该LCD驱动器IC具备灵活的外设拓展能力，部分段码引脚可复用为LED驱动输出，支持LED指示灯拓展控制，单芯片即可兼顾LCD显示与简易灯光提示功能，进一步精简设备外围器件，优化产品硬件架构。

四、通信接口与配置：双接口兼容，适配各类主控

为适配不同主控设备的对接需求，合泰HT16L21内置双通用串行通信接口，可通过IFS引脚灵活配置，支持I2C总线与三线SPI总线两种通信模式，完美兼容STM32、合泰MCU、51单片机等各类主流主控芯片，适配性极强。

两种接口均采用极简接线设计，仅需少量IO口即可完成芯片配置与数据传输，无需复杂总线适配。同时芯片支持地址自动累加、批量数据写入功能，可快速完成整屏数据刷新，显示响应速度灵敏，无显示延迟、卡顿问题。搭配芯片自带的显示开关、帧频调节、闪烁控制等软件配置功能，开发者可灵活适配不同显示效果需求，适配多场景个性化显示设计。

五、HT16L21核心产品优势

1. 硬件RAM映射，零复杂编程，极速落地

作为专属LCD驱动器IC，HT16L21摒弃传统软件刷屏逻辑，依托32×4硬件显存映射架构，实现显示数据一键写入、稳态锁存。无需主控持续扫描驱动，大幅降低开发门槛，缩短项目研发调试周期，适配产品快速打样与规模化量产。

2. 超高集成度，极简外围，精简BOM成本

芯片内置RC振荡器、显示RAM、驱动电路、偏置调节电路，无需外置时钟、驱动、滤波器件，单芯片即可搭建完整LCD驱动系统。同时支持LED引脚复用，拓展功能无需额外芯片，有效精简外围器件数量，降低硬件BOM成本与PCB占用体积，助力设备小型化设计。

3. 宽压低耗，全工况稳定可靠

1.8V~5.5V超宽工作电压覆盖绝大多数民用、工业低压供电场景，多级可调显示帧频彻底解决屏幕闪烁问题。工业级制程搭配EMC抗扰设计，可在复杂电磁、温变环境下稳定工作，显示无乱码、无漂移，量产一致性高、故障率低。

4. 双接口兼容，通用性极强

支持I2C、三线SPI双通信模式，可灵活适配各类主流MCU主控，无需针对性修改硬件电路，适配各类新旧显示项目迭代升级，通用性与兼容性远超同类型普通LCD驱动芯片。

六、核心应用场景

依托合泰半导体的技术积淀与HT16L21低功耗、小体积、易开发、高稳定的核心特性，这款RAM映射32×4 LCD驱动器IC被广泛应用于各类小型段码LCD显示设备，核心涵盖：智能家居控制面板、工业小型参数仪表、便携式检测仪器、穿戴电子设备、家电温控显示屏、门禁显示终端、无线传感显示模块、车载小型状态显示屏等领域。

七、产品总结

HT16L21是合泰半导体推出的一款高性价比、高集成度RAM映射32×4 LCD驱动器IC，精准定位中小尺寸段码LCD轻量化驱动场景。芯片以硬件显存映射架构为核心，彻底解决传统MCU软件驱动资源占用高、开发复杂、显示不稳定、功耗偏高的行业痛点，兼具宽压适配、超低功耗、双接口兼容、极简外围、高抗干扰、易量产的多重优势。

在智能设备小型化、低功耗、轻量化的行业发展趋势下，HT16L21凭借成熟的驱动技术、稳定的量产品质、本土化技术支持与完善的供应链体系，成为民用、工业通用小型LCD显示驱动的优选方案，为各类轻量化人机交互显示系统提供极简、高效、可靠的一体化驱动解决方案。
