筋膜枪也称深层肌筋膜冲击仪，是一种软组织康复工具，通过高频率冲击放松身体的软组织，可以理解为民用版的DMS（电动深层肌肉刺激仪）。在使用时，筋膜枪的振动频率会根据需求灵活变化，其核心原理是利用内部无刷直流电机带动“枪头”，产生高频震动并作用到肌肉深层，从而达到减少局部组织张力、缓解疼痛、促进血液循环等康复作用，广泛应用于运动后恢复、日常保健等场景。

工业电子解决方案:

无刷直流电机凭借噪音小、大扭矩、高转速、高效率（运行平稳，可靠性高，稳定性好）等突出优点，成为筋膜枪的核心动力部件，被广泛应用于各类中高端筋膜枪产品中。而无刷电机的无感控制方式，对MCU（微控制器）的运算速度、数据采集能力及保护响应效率提出了一定的要求，普冉PY32F003 MCU凭借卓越的硬件性能，成为筋膜枪无感控制的优选主控芯片，构建起高效、稳定的工业电子解决方案。

普冉PY32F003具有高主频优势，其24MHz的主频使其在处理速度调节环(PI)问题上能够实现快速响应，确保筋膜枪拍打有力且反馈灵敏，完美适配不同用户对振动强度的差异化需求。同时，在DMA方式下，PY32F003的ADC采集速度极快，这一优势使其在采集无刷电机无感反电势过程中表现突出，能够精准捕捉电机运行状态，有效避免电机失步等异常情况，保障筋膜枪稳定运行。

普冉PY32F003内置2个比较器，可提供快速过流保护功能，能够实时监测电路电流状态，及时触发保护机制，延长电路与电机的使用寿命。此外，该芯片具备超宽工作电压范围及较强的抗干扰能力，能够适应筋膜枪复杂的工作环境，给到用户更稳定的使用体验；配合电池专用电路，可支持短路、过压、过流多重保护，让筋膜枪的电池管理更加高效和安全，进一步提升产品可靠性。

本普冉PY32F003筋膜枪工业电子解决方案，可提供完整原理图及参考代码，采用模块化设计风格，使用简单、支持快速修改，能够协助用户大幅缩短筋膜枪产品的研发周期，快速实现量产落地，降低研发成本与市场投入风险。

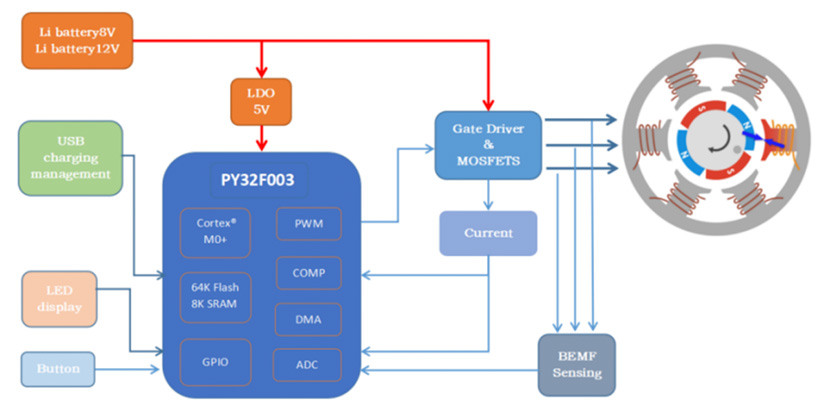

PY32F003筋膜枪方案框图

工业电子解决方案

PY32F003系列MCU核心参数

Arm® Cortex®-M0+ 内核，主频高达32MHz

高达64KB Flash，8KB SRAM

包含 1 路 12 位的 ADC，采样速度高达 1Msps

4 个通用定时器、1 个针对电机控制的 PWM 高级定时器、1个低功耗定时器

1 个 I2C 接口、2 个 SPI 接口、2个 UART 接口

内置2 个比较器

工作电压为 1.7V - 5.5V

工作温度范围（环境温度）-40℃ - 85℃

多种省电工作模式支持低功耗应用的需求

提供 TSSOP20封装

技术参数

工业电子解决方案(图3)

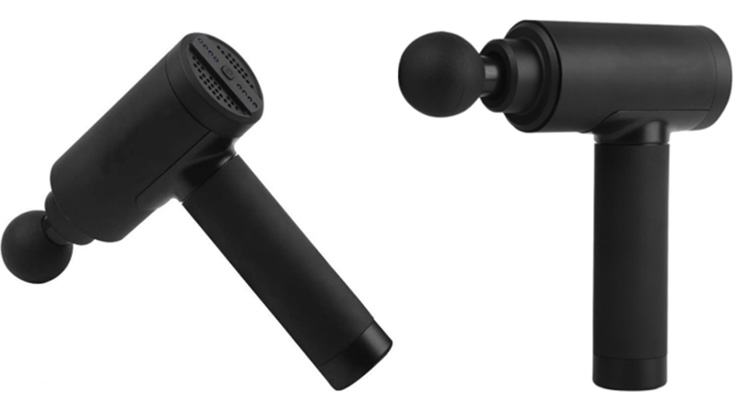

方案展示

工业电子解决方案(图4)
