HT1621B合泰半导体(HOLTEL)LCD驱动芯片深度解析,在智能仪表、家用电器和便携设备的人机交互界面中，清晰稳定的液晶显示是用户体验的关键。合泰半导体（Holtek）推出的HT1621B LCD驱动芯片，以其高效的显示驱动能力、灵活的配置选项和优异的功耗控制，成为中小规模段码式液晶屏驱动的行业标杆解决方案。

一、核心器件定位：HT1621B的技术内涵

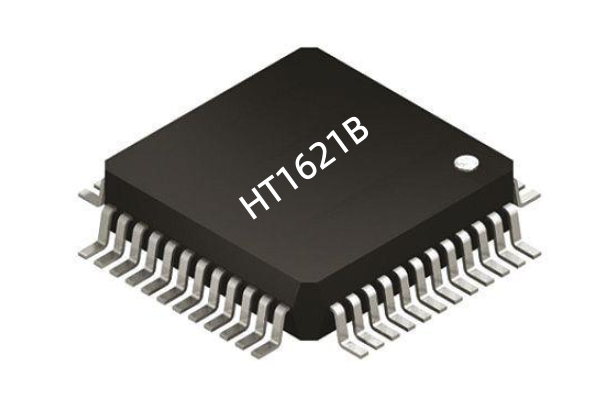

HT1621B是合泰半导体专为段码式液晶显示设计的LCD驱动芯片。该芯片采用CMOS工艺，集成了显示存储器、时钟振荡器和驱动电路，能够直接驱动最多128段（32×4或16×8）的LCD显示面板，显著简化了显示系统的硬件设计。

型号精准定义：HT1621B为该产品的完整型号，其中“HT”代表合泰半导体品牌，“1621”为LCD驱动系列代码，“B”表示改进版本。在电路设计和物料采购中，准确使用此型号是确保显示系统兼容性的基础。

功能本质阐述：作为一款专业的LCD驱动芯片，其核心功能是通过内部产生LCD驱动所需的偏置电压和多路复用时序，将主控芯片发送的显示数据转换为对应LCD段的驱动信号。它解决了MCU直接驱动LCD时引脚资源占用多、软件复杂、功耗高的难题。

二、关键技术特性与设计优势

强大的驱动能力与灵活配置

最大支持128段（32×4或16×8）LCD显示

可配置1/2、1/3偏压和1/2、1/3、1/4占空比

内置32×4位显示数据存储器（RAM）

低功耗设计

工作电压范围：2.4V 至 5.2V

典型工作电流：3μA（32kHz，1/3偏压，1/4占空比）

内置RC振荡电路，无需外接晶振

简易的通信接口

支持3线或4线串行接口（DATA， WR， RD， CS）

兼容大多数MCU的GPIO或SPI接口

最高400kHz通信速率

丰富的显示功能

支持闪烁显示功能

可软件控制显示开关和偏压发生器开关

内置时基/看门狗定时器（WDT）

增强的系统集成

内置LCD电压跟随器

提供VLCD引脚用于调节LCD对比度

封装选项：裸片、COB、SOP等

三、典型应用场景

HT1621B LCD驱动芯片在以下领域具有广泛应用：

智能仪表显示

数字万用表、电子秤

温湿度计、计时器

电力监测仪表

家电控制面板

空调、洗衣机控制器

微波炉、电饭煲显示

热水器控制面板

医疗设备显示

电子体温计

血压计显示屏

血氧仪界面

消费电子产品

计算器、电子词典

游戏机显示

便携式设备状态显示

工业控制界面

仪器仪表读数显示

控制器状态指示

设备参数设置界面

四、系统设计价值

选择合泰半导体HT1621B能为显示系统设计带来显著优势：

极大节省MCU资源

减少MCU引脚占用80%以上

降低软件驱动复杂度

解放MCU处理能力

优化显示效果

提供稳定的LCD驱动电压

支持多种显示模式

确保显示清晰稳定

降低系统功耗

超低工作电流延长电池寿命

灵活的功耗管理模式

优化的电源管理设计

简化生产制造

减少外围元件数量

简化PCB布局布线

降低生产调试难度

五、应用设计要点

LCD面板匹配设计

text

根据LCD面板特性配置：偏压比：1/2或1/3占空比：1/2、1/3或1/4工作频率：32kHz或256kHz

对比度调节电路

text

VDD ──┬─── R1 ─── VLCD │ R2 │ GND

通过R1/R2分压调节VLCD电压，控制显示对比度

PCB布局建议

LCD驱动信号线尽量短而直

VLCD滤波电容靠近芯片引脚

模拟区域与数字区域适当隔离

软件驱动优化

利用芯片的闪烁功能减少MCU操作

合理使用显示缓冲区更新策略

优化通信时序提高刷新率

六、性能对比分析

参数	HT1621B	传统MCU直接驱动
引脚占用	3-4个通信引脚	需128个IO引脚
软件复杂度	简单的数据发送	复杂的时序控制
显示稳定性	专业驱动，显示稳定	受MCU负载影响
功耗表现	3μA（典型）	通常100μA以上
开发周期	短，标准化设计	长，需定制开发

七、技术支持生态

合泰半导体为HT1621B提供完善的技术支持：

详细的应用笔记和参考设计

完整的软件开发包（SDK）

多种评估板和开发工具

专业的技术支持团队

稳定的供应链保障

结语

合泰半导体的HT1621B LCD驱动芯片以其专业的驱动能力、极致的功耗控制和简化的系统设计，在段码式液晶显示领域建立了坚实的技术地位。该芯片不仅解决了传统LCD驱动设计的诸多痛点，更为现代电子产品的显示界面提供了可靠、高效、经济的解决方案。

在智能化、便携化设备快速发展的今天，HT1621B凭借其卓越的性能表现和成熟的生态系统，持续为各类电子产品的显示需求提供核心技术支持。从家用电器到工业仪表，从医疗设备到消费电子，HT1621B都在默默扮演着“信息可视化桥梁”的重要角色，助力产品提升用户体验和市场竞争力。
