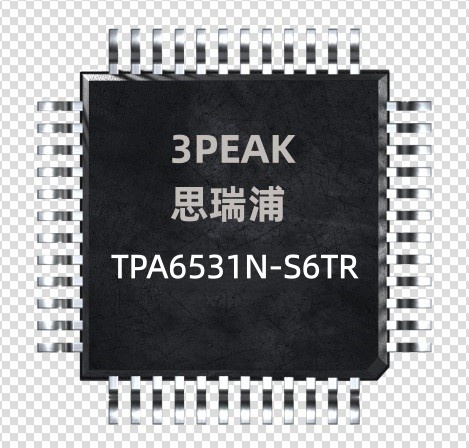

1. TPA6531N-S6TR概述

TPA6531N-S6TR是3PEAK（思瑞浦）推出的一款低功耗、低噪声、低压运算放大器，采用SOT-23-6封装，适用于便携式设备、传感器信号调理、电池供电系统等场景。其优异的低电压性能和低功耗设计使其成为IoT设备、医疗电子、消费类电子产品的理想选择。

2. TPA6531N-S6TR关键特性

（1）超低工作电压

工作电压范围：1.8V ~ 5.5V，兼容1.8V/3.3V/5V系统，适合低功耗MCU接口。

轨到轨输入/输出（RRIO），最大化动态范围。

（2）低功耗设计

静态电流仅45μA（典型值），延长电池寿命，适用于可穿戴设备、无线传感器。

关断模式（Shutdown Mode）支持，进一步降低待机功耗。

（3）低噪声 & 高精度

输入噪声电压：25nV/√Hz @1kHz，适合高精度信号放大。

输入失调电压（Vos）±0.5mV（max），减少DC误差。

（4）高驱动能力

输出电流：±20mA，可驱动小功率负载（如LED、小型继电器）。

单位增益稳定，无需外部补偿。

（5）封装与温度范围

SOT-23-6（TPA6531N-S6TR），节省PCB空间。

工业级温度范围：-40°C ~ +125°C，适应严苛环境。

3. TPA6531N-S6TR典型应用

（1）便携式医疗设备

ECG/PPG信号放大：利用低噪声特性提取微弱生物电信号。

血氧传感器接口：配合光电二极管实现高精度检测。

（2）电池供电IoT设备

传感器信号调理（如温度、湿度传感器），提升ADC采样精度。

无线模块的低功耗信号缓冲。

（3）消费电子

耳机放大器：低噪声设计提升音质。

触摸按键检测：高灵敏度信号比较。

4. TPA6531N-S6TR参考设计

（1）光电传感器信号链

光电二极管 ──┬── TPA6531N-S6TR（跨阻放大）── ADC │ [Rf=1MΩ] │ GND

Rf选择：根据信号带宽和增益需求调整（噪声优化建议≤2MΩ）。

（2）低功耗比较器电路

Vbat ──┬── [R1] ──┬── TPA6531N-S6TR(+) │ │ [R2] [R3]→GND │ Vref (1.2V) │ └── TPA6531N-S6TR(-) ── 输出至MCU

迟滞配置：通过正反馈电阻（如10MΩ）增强抗干扰能力。

5. TPA6531N-S6TR vs 竞品对比

6. 设计注意事项

电源去耦：

每电源引脚就近放置0.1μF MLCC，高频应用建议增加1μF钽电容。

PCB布局：

缩短输入走线，避免耦合噪声（尤其高阻抗信号路径）。

敏感应用可采用地屏蔽层隔离模拟/数字部分。

ESD防护：

输入/输出端串联100Ω电阻+并联TVS二极管（如PESD5V0S1BT）。
