高效整流优选:杰华特JW77186B集成式同步整流器IC产品解析,中小功率快充适配器、小家电反激电源、低压储能电源设计中，传统二极管整流损耗大、发热严重、能效难以达标，分立同步整流方案外围繁杂、调试难度高、误开通故障率高，制约电源小型化与六级能效落地。国产电源管理头部厂商杰华特（JOULWATT）推出集成一体化整流芯片JW77186B，专为次级侧整流优化打造高性能同步整流器IC，集成功率MOS、多模式适配、智能管控电路，极简外围、低导通损耗，成为中小功率AC-DC电源整流国产化主力芯片。

产品核心定位

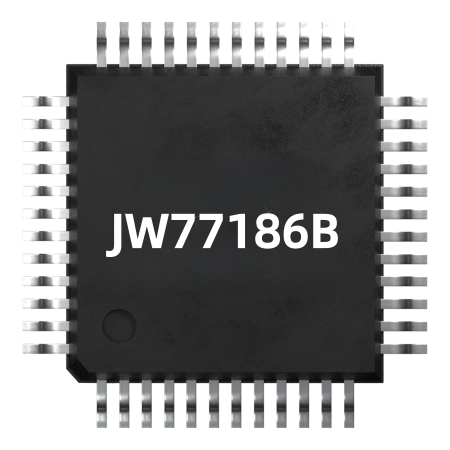

JW77186B是杰华特专为反激拓扑研发的单片集成同步整流器IC，适配民用全电压市电工况，集成60V耐压、13mΩ超低内阻功率MOS，省去外置整流MOS搭配控制器的分立方案，单芯片完成次级整流管控。芯片采用标准SOP-8封装，适配高密度PCB布局，原生兼容CCM、DCM、QR、CrCM全电源工作模式，高低侧整流均可适配，适配20W-65W主流快充、小家电电源量产设计。

核心产品硬核优势

1、集成一体化设计，大幅精简BOM。作为集成式同步整流器IC，杰华特JW77186B内置整流MOS与驱动电路，无需外接驱动芯片、功率MOS、外围补偿器件，替代传统肖特基二极管整流方案，减少器件数量，缩小电源板体积，降低整机物料成本与焊接不良率，适配快充小型化设计。

2、超低导通内阻，全域提升能效。JW77186B内置13mΩ低导通电阻MOS，相较常规整流二极管导通损耗大幅降低，重载工况压降更小、整机温升更低，可轻松满足电源六级能效认证；适配高低动态负载，轻载无多余损耗，长期满载工作稳定性强，适配长时间通电电源设备。

3、全拓扑智能适配，抗误开通能力强。杰华特JW77186B搭载智能谐振时序管控逻辑，兼容市面上所有主流反激电源架构，可自动适配连续、断续、准谐振工作模式；自带振铃屏蔽功能，规避电压振铃导致的MOS误开通、倒灌导通问题，提升电源抗干扰能力，降低电源异响、发热故障概率。

4、自供电简易工作，适配性宽泛。芯片支持输出端直接供电，无需额外布设辅助供电绕组，电源布线更简易；适配85-265V全球通用市电输入，适配多路电压输出电源方案，新旧电源方案均可直接替换改造，无需大幅改动PCB版图，快速完成能效升级。

5、集成多重防护，量产稳定性高。这款同步整流器IC内置芯片过热保护、整流过流保护、反向电流自锁、VCC欠压保护，全工况闭环防护；工作温区覆盖-40℃~125℃，耐受密闭机箱高温、电网波动干扰，符合RoHS环保标准，大批量电源量产一致性优异。

应用场景与选型小结

依托杰华特AC-DC整流电源技术积淀，JW77186B已批量应用手机快充、多口氮化镓充电器、小家电开关电源、工业小型辅助电源、LED驱动电源等场景。

对比二极管整流方案，杰华特JW77186B能效更高、散热更佳；对比分立同步整流方案，布线简单、调试门槛更低、故障率更低。综合成本、能效、适配性三大维度，杰华特JW77186B是中小功率反激电源高效整流、国产化替代的优选同步整流器IC。
