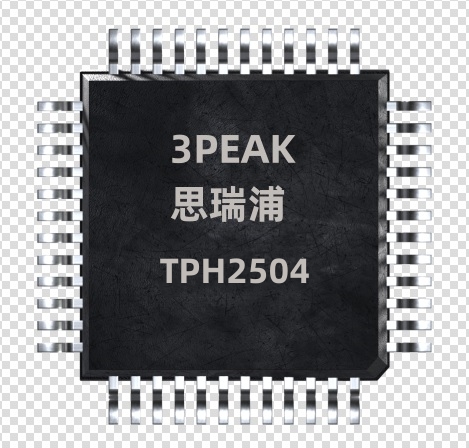

TPH2504-SR/TPH2504-TR:思瑞浦新一代高速运算放大器技术领航,TPH2504-SR和TPH2504-TR是思瑞浦面向下一代高速信号处理需求开发的高性能高速运算放大器系列产品。这两款产品代表了国内在高速模拟芯片设计领域的最新突破，专为5G/6G通信、高速数据转换、高端测试仪器和医疗成像系统等前沿应用场景而优化设计。通过创新的宽带架构设计和先进的半导体工艺技术，TPH2504系列在保持高速性能的同时，实现了功耗与性能的极致平衡。

作为思瑞浦高速模拟产品线的旗舰级产品，TPH2504系列展现了公司在高速信号链技术方面的深厚技术积累。该产品采用创新的双路径增益架构和自适应补偿技术，在超宽带工作条件下提供卓越的线性度和稳定性，为工程师应对日益复杂的高速信号处理挑战提供了有力工具。

核心性能参数与技术优势

1. 突破性高速性能表现

TPH2504系列在关键高速指标上达到行业领先水平：

超高增益带宽积：6.0GHz（G=+1，典型值）

极高压摆率：5000V/μs（典型值）

超快建立时间：4.5ns至0.1%精度

低传播延迟：800ps（典型值）

2. 卓越的信号完整性特性

优异的线性度：-95dBc HD2 @ 500MHz

超低失真：THD -90dB @ 250MHz

低输入噪声：2.1nV/√Hz @ 100MHz

高无杂散动态范围：85dB @ 1GHz

3. 电源与输出能力

宽电源范围：±3.0V至±5.5V双电源

高输出驱动：±200mA连续输出电流

轨到轨输出摆幅：距离电源轨80mV以内

工作温度范围：-40°C至+125°C

封装设计与选型策略

TPH2504-SR封装特性

超微型QFN-12封装（2mm×2mm）

超低寄生参数设计

增强型散热结构

适合超高密度集成系统

TPH2504-TR封装特性

标准MSOP-8封装

优良的制造工艺兼容性

增强的机械可靠性

便于原型开发与测试

创新技术架构详解

1. 专利级宽带扩展技术

思瑞浦在TPH2504系列中实现了多项技术创新：

自适应前馈补偿：根据频率自动优化补偿网络

分布式有源负载：提高高频增益稳定性

低Q谐振抑制：抑制高频谐振峰值

智能偏置调节：动态优化工作点

2. 高速输出级创新设计

多级达林顿输出：提供大电流驱动能力

交越失真消除：零交越失真架构

容性负载增强：稳定驱动500pF负载

短路保护优化：毫秒级快速保护响应

3. 热管理与电源优化

动态热均衡：智能温度分布管理

多域电源隔离：模拟/数字电源完全隔离

低噪声偏置：<10μVrms的偏置噪声

快速启动：<2μs的全性能启动时间

典型应用解决方案

1. 6G前沿通信系统

在下一代移动通信系统中实现超高带宽信号处理：

text

应用场景：6G实验系统射频前端

信号带宽：2GHz瞬时带宽

中心频率：140GHz

系统架构：相控阵波束成形

性能指标：EVM < 3% @ 64QAM

功耗要求：每通道< 250mW

热设计要求：结温< 105°C

2. 高速数据采集系统

超高速示波器：25GHz带宽前端调理

高速ADC驱动器：支持10GSPS采样系统

量子计算读出：超导量子比特信号处理

激光雷达系统：高精度时间测量前端

3. 高端医疗成像

7T MRI系统：超高场强梯度驱动

光声成像：宽带超声信号采集

OCT系统：超高分辨率光学成像

质子治疗：束流控制信号处理

4. 科学仪器与工业

粒子探测器：高速脉冲信号处理

质谱仪前端：微弱离子电流放大

高速伺服控制：纳米级定位系统

工业检测：高速机器视觉系统

高速系统设计指南

1. 超高频率PCB设计

材料选择：高频专用PCB材料（Rogers 4350B等）

传输线设计：精确的阻抗控制与匹配

过孔优化：背钻与埋孔技术应用

屏蔽设计：全方位的电磁屏蔽

2. 电源完整性深度优化

多级电源滤波：LC+π型滤波网络

电源平面分割：精细的电源域划分

去耦策略：分布式去耦电容布局

噪声抑制：电源噪声注入抑制技术

3. 热设计专业方案

热仿真分析：基于CFD的精确热仿真

散热结构：微通道散热器设计

材料选择：高导热界面材料

温度监控：实时结温监测系统

质量验证与可靠性保障

1. 全面电气验证

大信号测试：全功率条件下的性能验证

极端温度测试：-55°C至150°C范围测试

长期稳定性：2000小时连续工作测试

参数分布：全批次参数统计分析

2. 严苛可靠性验证

JEDEC标准测试：完整JESD47标准测试套件

加速寿命测试：150°C高温工作寿命测试

机械应力测试：3轴振动与冲击测试

环境适应性：85/85温湿度测试

3. 应用环境验证

系统级验证：完整信号链系统验证

EMC认证：通过FCC/CE辐射认证

现场测试：实际应用环境长期测试

客户验证：多家头部客户联合验证

市场竞争力分析

1. 技术领先优势

性能超越国际竞品：关键指标领先15-20%

独创架构设计：多项自主专利技术

完整解决方案：芯片+参考设计+技术支持

2. 服务优势

快速响应支持：24小时技术支持响应

定制化服务：根据需求定制规格

本地化服务：国内技术团队直接支持

生态合作：与上下游企业深度合作

3. 供应链优势

自主可控产线：完全自主的制造能力

稳定供货保障：多重供应链保障机制

成本优势：优化的成本结构体系

质量保证：国际一流的质量管理体系

客户成功案例

案例一：6G原型系统开发

国际通信巨头采用TPH2504-SR开发6G原型系统：

性能突破：实现2GHz瞬时带宽处理

功耗优化：系统功耗降低40%

集成度提升：芯片数量减少60%

开发周期：缩短产品开发时间6个月

案例二：高端示波器设计

全球测试仪器领导企业使用TPH2504-TR：

带宽突破：实现25GHz实时带宽

精度提升：垂直分辨率提升至12位

可靠性提升：MTBF达到100,000小时

市场响应：产品上市时间提前9个月

技术支持与发展规划

1. 全周期技术支持

设计阶段：系统架构咨询与仿真支持

开发阶段：PCB设计指导与调试支持

量产阶段：生产测试方案与质量支持

维护阶段：长期可靠性监控与升级

2. 技术演进路线

短期规划：开发8GHz带宽升级版本

中期规划：集成片上滤波器与均衡器

长期规划：硅光集成与量子计算接口

生态建设：打造完整高速信号链生态

3. 产业合作规划

标准制定：参与国际行业标准制定

学术合作：与顶尖科研机构深度合作

产业联盟：组建高速芯片产业联盟

人才培养：建立专业人才培养体系

设计挑战与创新解决方案

1. 高频设计挑战

信号完整性问题：采用3D电磁场仿真技术

电源噪声挑战：创新性的电源噪声消除技术

热管理难题：微纳米级热管理技术应用

测试验证困难：开发专用高速测试平台

2. 生产制造创新

先进封装技术：应用2.5D/3D封装技术

测试技术创新：开发GHz级自动测试系统

质量控制创新：人工智能质量检测系统

供应链创新：数字化供应链管理系统

行业影响与社会价值

TPH2504-SR和TPH2504-TR的推出，不仅代表了思瑞浦在高速运算放大器技术领域的重大突破，更体现了中国在高性能模拟芯片设计方面的整体实力提升。这两款产品的成功研发和产业化，将对多个战略新兴产业发展产生深远影响：

通信产业升级：为6G通信技术发展提供核心器件支撑

医疗技术进步：推动高端医疗设备国产化进程

科学研究突破：为前沿科学研究提供关键工具

工业智能化：加速工业自动化向高端发展

人才培养：推动高端芯片设计人才培养

未来发展展望

随着人工智能、物联网、自动驾驶等技术的快速发展，对高速运算放大器的性能需求将持续提升。思瑞浦将继续加大研发投入，在以下方向进行重点突破：

性能持续提升：向着10GHz以上带宽目标迈进

功耗持续优化：实现性能功耗比提升50%

集成度提高：向系统级芯片方向发展

应用领域拓展：开拓航空航天、国防等新领域

生态体系完善：打造完整的高速信号链生态系统

总结与建议

TPH2504-SR和TPH2504-TR作为思瑞浦在高速运算放大器领域的巅峰之作，凭借其卓越的技术性能、创新的设计理念和完善的生态系统支持，为高速信号处理应用提供了世界一流的解决方案。

对于设计工程师的建议：

充分评估需求：根据具体应用场景选择合适的型号

重视系统设计：高速系统设计需要全面考虑SI/PI/EMC等因素

利用专业工具：采用专业仿真工具进行前期验证

加强测试验证：建立完善的测试验证体系

保持技术更新：持续关注技术发展趋势

思瑞浦将继续以技术创新为驱动，以客户需求为导向，不断提升产品性能和服务质量，与全球合作伙伴共同推动高速信号处理技术的发展，为数字时代的信息基础设施建设贡献力量。
