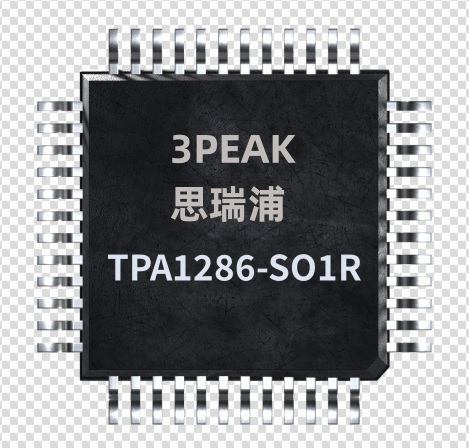

思瑞浦TPA1286-SO1R/TPA1286-VS1R仪表放大器：高压精密零漂移的国产标杆,仪表放大器（Instrumentation Amplifier）是一种专门为精确测量微小差分信号而设计的专用放大器。它与普通运算放大器的核心区别在于：仪表放大器内置高精度电阻网络，具有极高的共模抑制比、极低的失调电压和漂移、以及稳定的增益精度。它通常用于桥式传感器、医疗仪器和工业控制等需要从强共模干扰中提取微弱信号的应用场景。

TPA1286-SO1R/TPA1286-VS1R 核心优势:

作为思瑞浦（3PEAK）推出的高性能仪表放大器，TPA1286-SO1R/TPA1286-VS1R在精密信号调理领域展现出卓越的综合性能，是国产高端模拟芯片的标杆产品：

零漂移核心，突破性直流性能

TPA1286-SO1R/TPA1286-VS1R采用先进的零漂移架构，在直流精度方面达到国际领先水平：

超低输入失调电压：最大值仅±50 μV，确保小信号检测的绝对准确性

极低失调电压漂移：最大值仅0.2 μV/℃，在整个-45℃至+125℃工业温度范围内保持精度稳定

低输入偏置电流：最大值1.5 nA，适合高阻抗传感器接口

低输入噪声：0.1Hz至10Hz范围内仅1 μVp-p，G=10时噪声密度15 nV/√Hz

这些指标意味着即使在宽温度变化和长期运行条件下，TPA1286-SO1R/TPA1286-VS1R也能保持卓越的精度，无需复杂的温度补偿或定期校准。

灵活增益设置，1个电阻搞定

仪表放大器的传统痛点在于增益设置复杂。TPA1286-SO1R/TPA1286-VS1R颠覆了这一设计：

仅需一个外部电阻即可设置1至1000倍之间的任意增益

增益精度由内部精密电阻网络保证，不受外部电阻绝对精度影响

简化BOM，降低设计复杂度，节省PCB空间

宽电源电压范围，适应多种系统

作为思瑞浦的工业级产品，TPA1286-SO1R/TPA1286-VS1R提供灵活的电源选项：

单电源：4V至36V宽范围

双电源：±2V至±18V

轨到轨输出：最大限度利用电源动态范围，提高信噪比

输出电流：高达70mA，可驱动后续电路或ADC

卓越的交流性能

TPA1286-SO1R/TPA1286-VS1R不仅直流性能优异，交流特性同样出色：

高共模抑制比（CMRR）：G=1时最小值80dB，随着增益提高而进一步提升

电源纹波抑制比（PSRR）：高达120dB，有效抑制电源噪声

增益带宽积：1.6MHz，压摆率5V/μs

稳定时间：仅2.1μs，适合数据采集系统

可匹敌国际大厂的国产替代

TPA1286-SO1R/TPA1286-VS1R可直接PIN TO PIN替代国际知名品牌产品，如ADI AD620ARZ，在性能相当的前提下提供更优的性价比和供货保障。这对于需要国产化替代和供应链安全的客户具有重要意义。

TPA1286-SO1R/TPA1286-VS1R 型号解析

型号 封装形式 丝印 特点

TPA1286-SO1R/TPA1286-VS1R SOP-8 TPA1286 标准表面贴装，易于生产和维修

该型号采用SOP-8封装，占板面积适中，引脚间距1.27mm，适合手工焊接和自动化生产。工作温度范围为-45℃至+125℃工业级，满足汽车电子、工业控制等严苛环境要求。包装方式为卷带包装，最小包装量4000片/卷。

除SOP-8外，思瑞浦还提供MSOP8和DFN3X3-8封装选项，满足不同空间要求的设计。

仪表放大器如何工作？

理解仪表放大器的工作原理有助于更好地应用TPA1286-SO1R/TPA1286-VS1R：

三运放架构

传统仪表放大器通常采用三运放架构：两个前置放大器提供高输入阻抗和增益，一个差分放大器提供共模抑制。TPA1286-SO1R/TPA1286-VS1R内部集成了精密匹配的电阻网络，确保优异的共模抑制比和增益精度。

零漂移技术

TPA1286-SO1R/TPA1286-VS1R的零漂移核心采用斩波稳定或自稳零技术，持续补偿输入失调电压及其温漂。这一技术将传统放大器难以克服的直流误差降至微伏级，同时有效抑制1/f噪声。

增益设置原理

仪表放大器的增益由内部反馈网络和外部电阻共同决定。TPA1286-SO1R/TPA1286-VS1R通过单个外部电阻RG设置增益，公式为：G = 1 + (50kΩ / RG)。这一设计大幅简化了增益调整，同时保证了增益的稳定性和精度。

典型应用场景

1. 桥式传感器测量

在称重秤、压力传感器和扭矩传感器应用中，电桥输出的差分信号通常只有几毫伏到几十毫伏，且叠加在较高的共模电压上。TPA1286-SO1R/TPA1286-VS1R的高CMRR和低失调特性使其能够精确提取这一微弱信号，实现高精度测量。

2. 医疗电子设备

心电图（ECG）、脑电图（EEG）和医疗监护仪需要放大微弱的生物电信号，同时抑制电极极化电压和工频干扰。TPA1286-SO1R/TPA1286-VS1R的零漂移特性和低噪声性能，使其成为医疗模拟前端的理想选择。

3. 工业过程控制

在工业自动化领域，4-20mA电流环、热电偶和RTD温度传感器都需要精确的信号调理。TPA1286-SO1R/TPA1286-VS1R的宽电源电压范围（最高36V）可直接接入工业24V系统，简化电源设计。

4. 精密数据采集系统

作为ADC驱动器，仪表放大器需要提供足够的增益和驱动能力，同时不引入额外误差。TPA1286-SO1R/TPA1286-VS1R的低噪声和高线性度，确保数据采集系统的整体精度达到16位甚至更高。

5. 精确电流测量

在电机驱动、电源管理和电池监测应用中，通过检流电阻测量电流需要高精度放大器。TPA1286-SO1R/TPA1286-VS1R的低失调电压（±50μV）使其能够检测毫欧级检流电阻上的微小压降，实现宽动态范围的电流测量。

设计注意事项

增益电阻选择

设置增益的RG电阻应选用低温漂、高精度的金属膜电阻，以充分发挥TPA1286-SO1R/TPA1286-VS1R的性能。推荐使用0.1%精度、25ppm/℃或更好的电阻。

电源去耦

在电源引脚附近放置0.1μF陶瓷电容，并尽可能靠近引脚。对于高精度应用，可并联10μF钽电容以增强低频去耦效果。

输入保护

虽然TPA1286-SO1R/TPA1286-VS1R内置ESD保护电路，但在可能出现过压条件的工业应用中，可在输入端串联限流电阻（通常1kΩ-10kΩ）或使用TVS管提供额外保护。

PCB布局建议

将敏感输入信号远离数字信号和电源走线

在输入信号下方铺设地平面，减少噪声耦合

保持输入走线等长、对称，以维持高CMRR

增益电阻尽可能靠近芯片引脚，减少寄生参数

技术参数汇总

参数 典型值 最大值 条件

输入失调电压 - ±50 μV

失调电压漂移 - 0.2 μV/℃

输入偏置电流 - 1.5 nA

输入失调电流 300 pA -

共模抑制比 - 80 dB（最小） G=1

增益带宽积 1.6 MHz -

压摆率 5 V/μs -

噪声（0.1-10Hz） 1 μVp-p -

噪声密度 15 nV/√Hz - G=10, 1kHz

电源电压（单） 4V - 36V -

电源电压（双） ±2V - ±18V -

静态电流 4.5 mA -

输出电流 70 mA -

工作温度 -45℃ 至 +125℃ -

订购信息

型号 封装 包装方式 最小包装量

TPA1286-SO1R/TPA1286-VS1R SOP-8 卷带包装 4000片/卷
